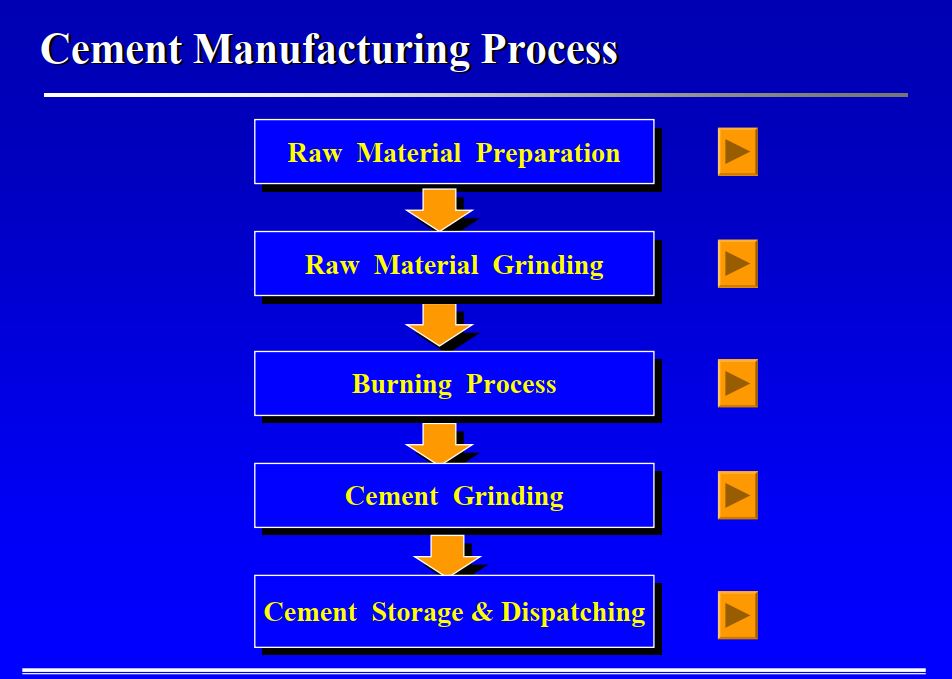

Tổng quan về công nghệ sản xuất xi măng:

Chuẩn bị nguyên liệu thô: Mỏ đá vôi, mỏ đất sét, mỏ Pozzolana, ….

Nghiền vật liệu thô

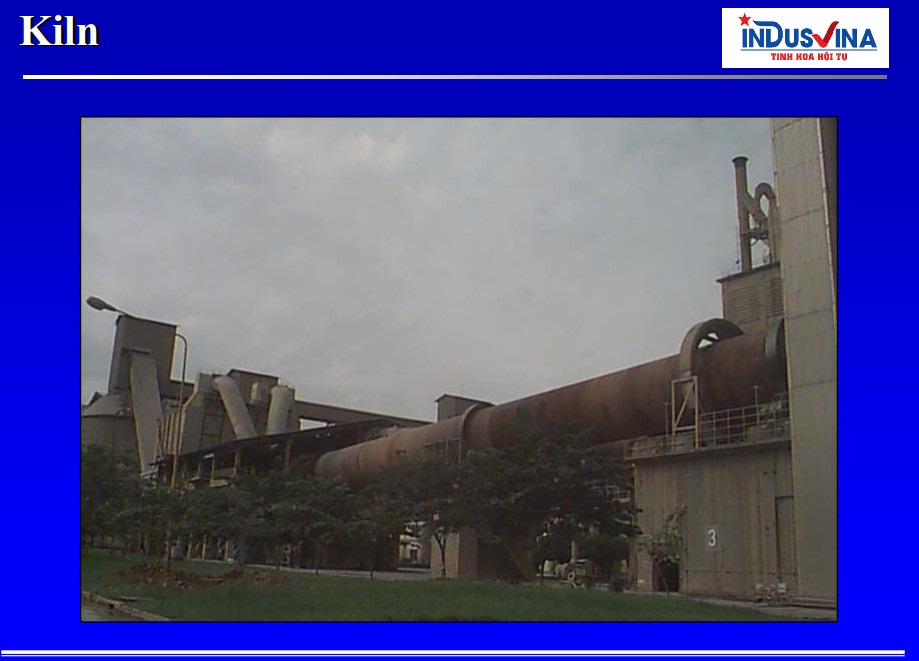

Lò nung Clinker

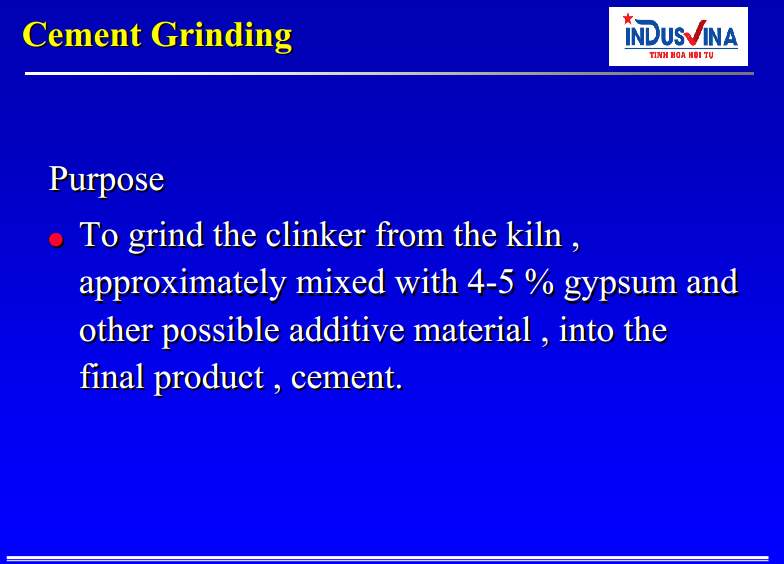

Nghiền xi măng

Đóng bao & kho lưu trữ

Sơ đồ mô tả công nghệ nhà máy sản xuất xi măng

Chuẩn bị nguyên liệu thô

Mục đích

1. Giảm kích thước của nguyên liệu bằng cách nghiền nhỏ.
2. Để giảm sự thay đổi chất lượng bằng cách pha trộn trước.
3. Nguyên liệu cho ngành công nghiệp xi măng
4. Khai thác đá

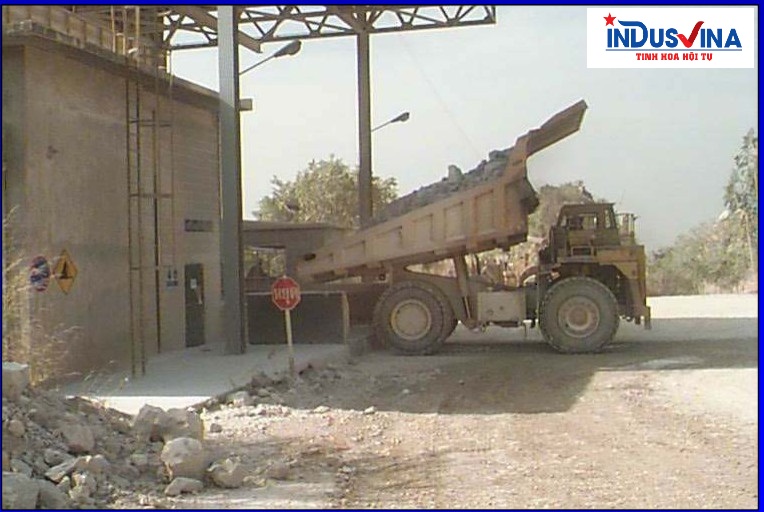

5. Nghiền đập đá
6. Pha trộn sơ bộ trước bằng 2 cách sau:
   1. Xếp chồng
   2. Khai thác lại

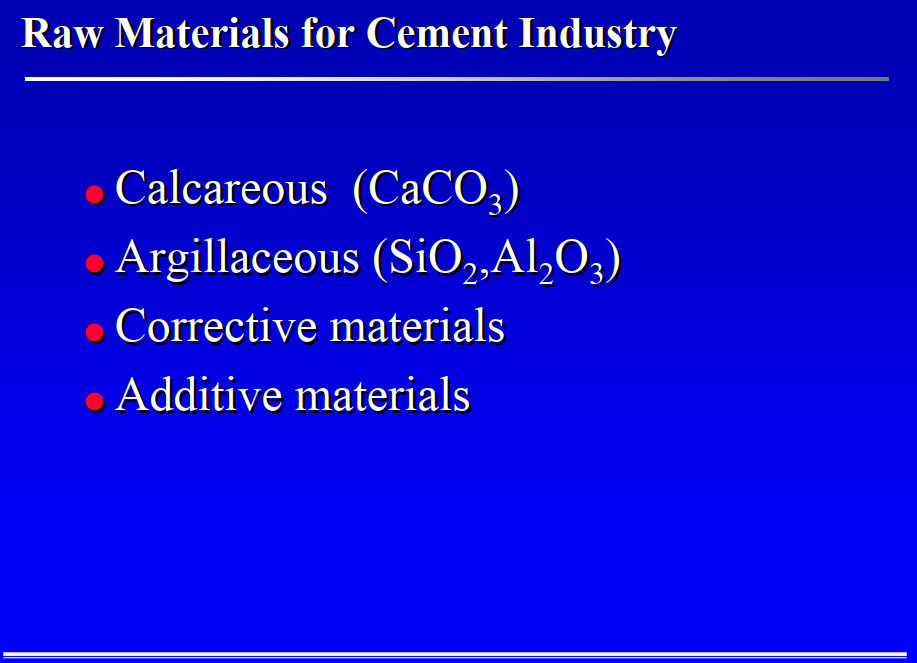

Nguyên liệu thô cho ngành công nghiệp xi măng bao gồm:

Đá vôi (CaCO­­₃)

Argillaceous (SiO, ‚Al₂O₃)

Vật liệu hiệu chỉnh

Vật liệu phụ gia

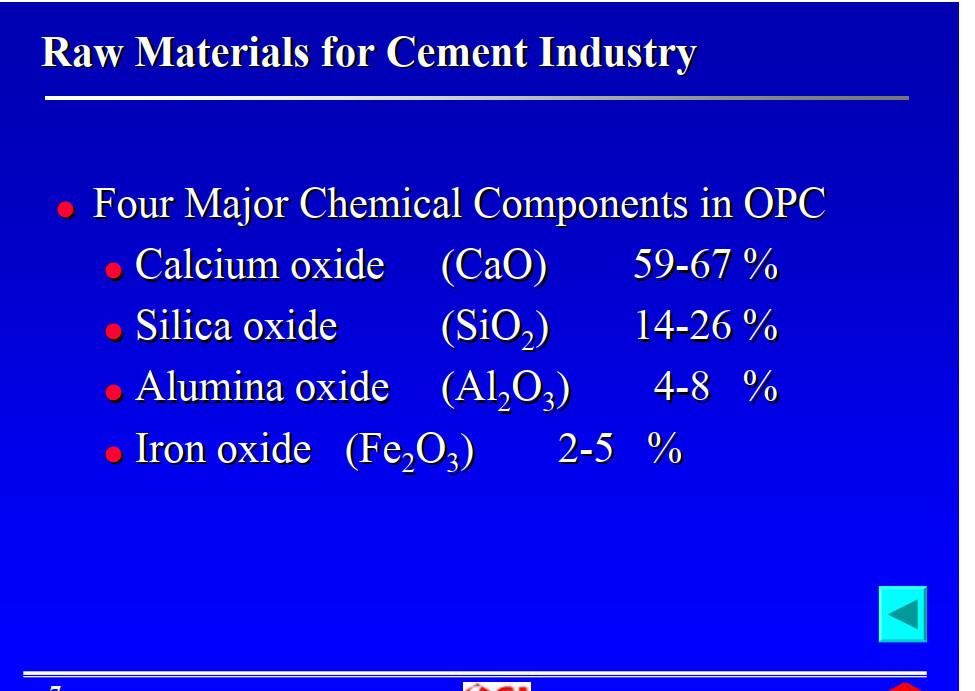

Bốn thành phần hóa học chính trong OPC (Chỉ tham khảo):

Canxi oxit (CaO)                     59-67%

Oxit silic ("O! S)                      14-26%

Alumina oxit (Al, O;)              4-8%

Oxit sắt ( Fe, O,)                      2-5%

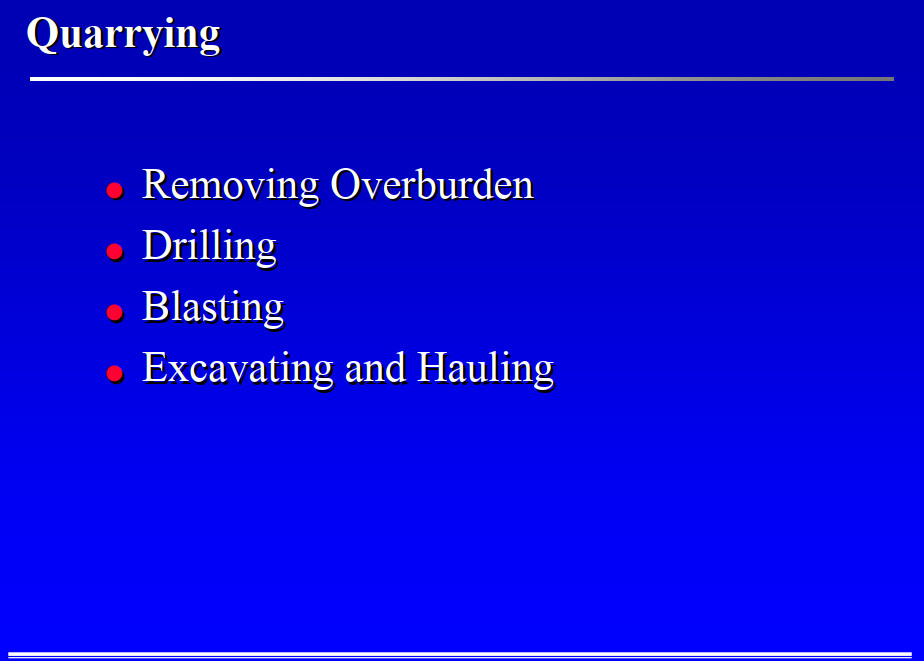

Các phương pháp trong khai thác đá:

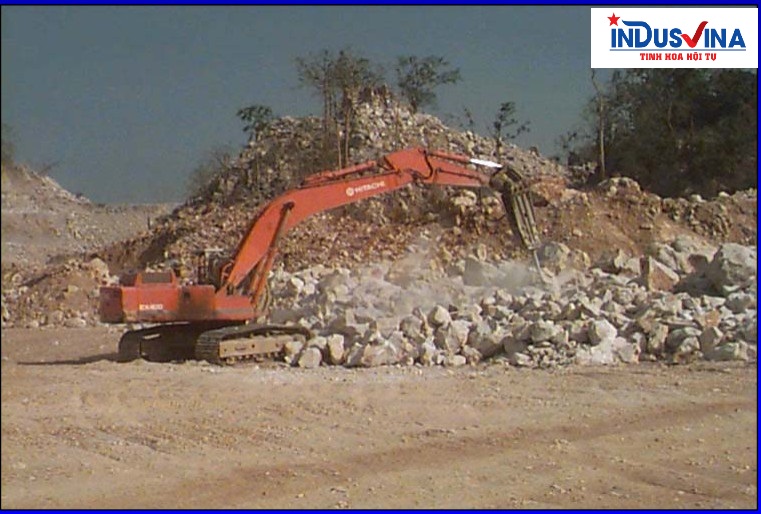

Đập đá theo phương pháp quá tải

Khoan

Nổ mìn

Đào và kéo

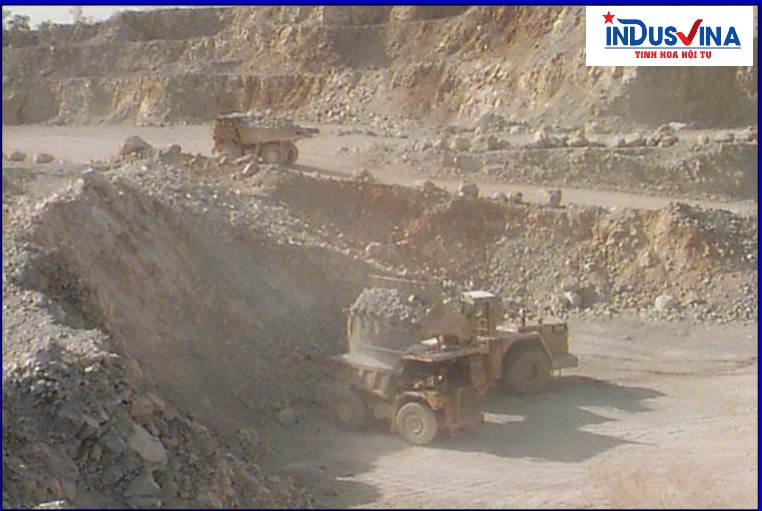

Khai thác đá theo phương pháp quá tải (Hình ảnh)

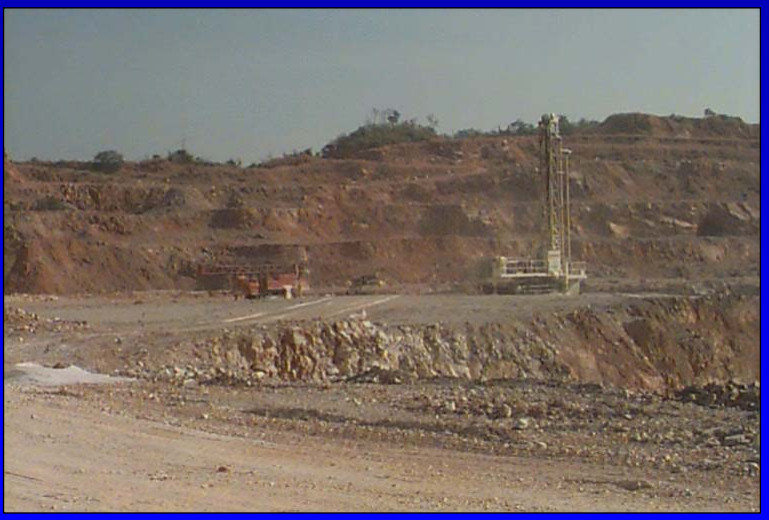

Khai thác đá theo phương pháp khoan (hình ảnh tham khảo)

Khai thác đá theo phương pháp nổ mìn và đào kéo (hình ảnh tham khảo)

NGHIỀN THÔ:

Các nguyên tắc đập vỡ vật liệu thô bao gồm các dạng sau:

                Nghiền đập tác động cơ học

                Nghiền đấp áp suất

                Nghiền đập phương pháp cắt

                Nghiền đập phương pháp nén

Máy nghiền vật liệu thô các loại sử dụng thông thường trong nhà máy xi măng:

Máy nghiền Swing Hammer

Thổi thanh tác động

Máy nghiền hàm

Máy nghiền hình trục côn con lăn

Máy nghiền hàm dạng con lăn

Máy nghiền Con lăn

 Máy nghiền cắt trục con lăn

Mô hình máy nghiền đá điển hình dạng búa đập với thanh ghi (tham khảo)

PHA TRỘN TRƯỚC

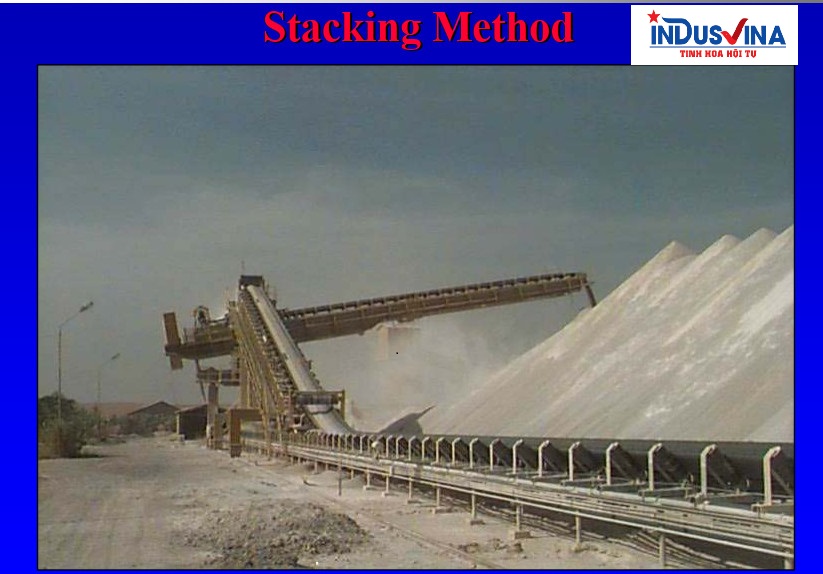

Phương pháp xếp chồng

Kho theo chiều dọc

Phương pháp Chevron

Phương pháp Windrow

Kho dạng hình tròn

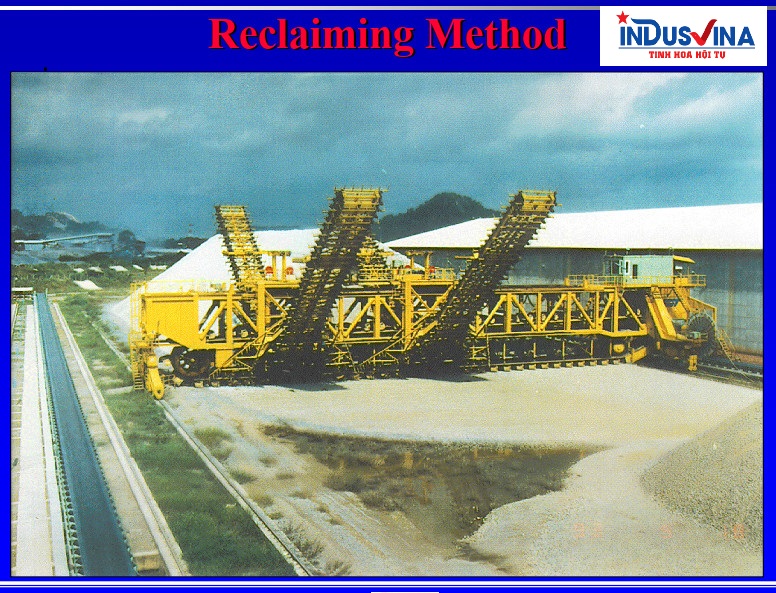

Phương pháp thu gom

Máy nạo cầu.

Máy cạp bên, v.v.

NGHIÊN THÔ

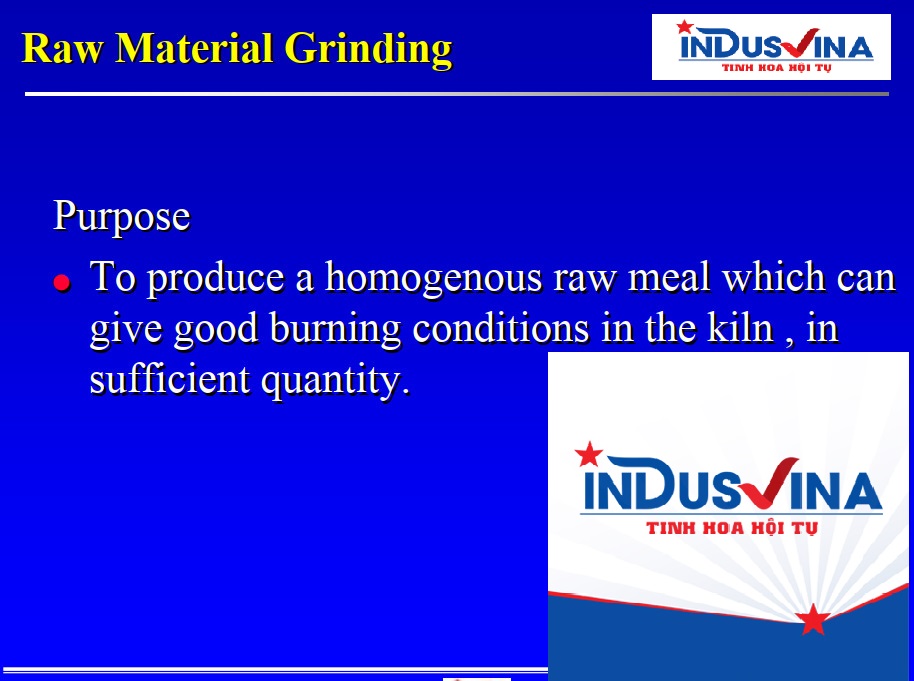

Mục đích của Máy nghiền thô

Để sản xuất một loại bột thô đồng nhất có thể cho điều kiện đốt cháy tốt trong lò nung, với số lượng vừa đủ,

Các loại máy nghiền vật liệu thô:

Máy nghiền nằm ngang

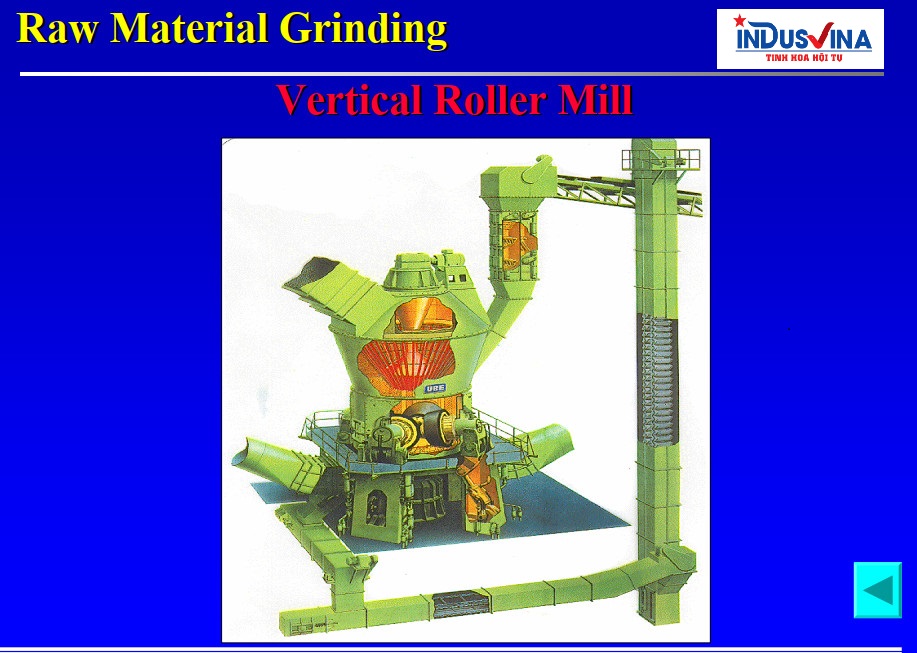

Máy nghiền đứng

Máy nghiền con lăn

Mô hình các dạng máy nghiền vật liệu thô:

LÒ NUNG CLINKER

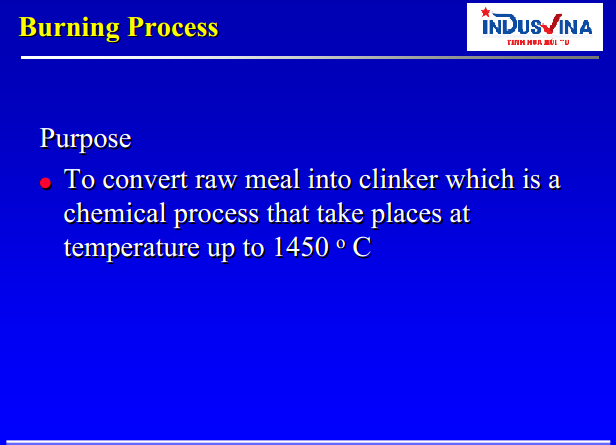

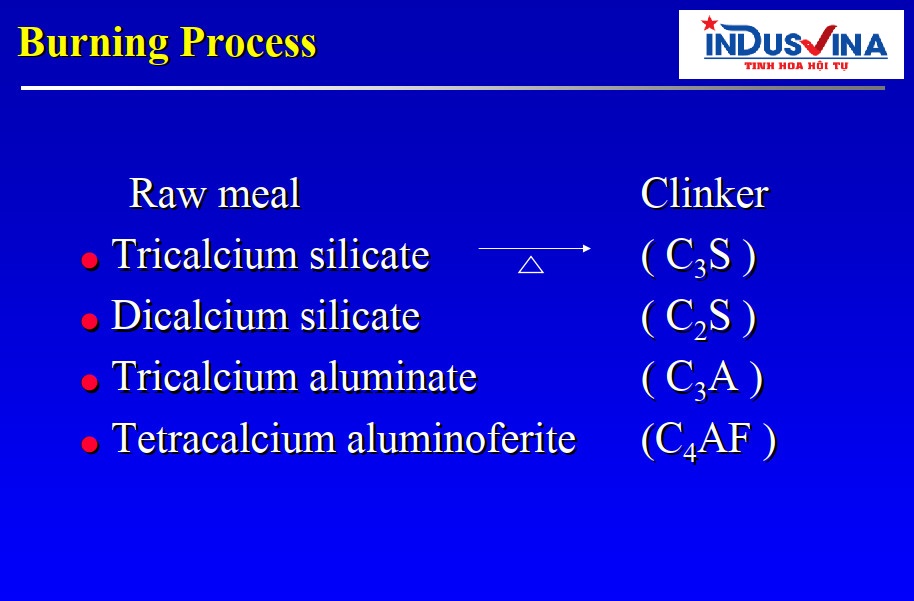

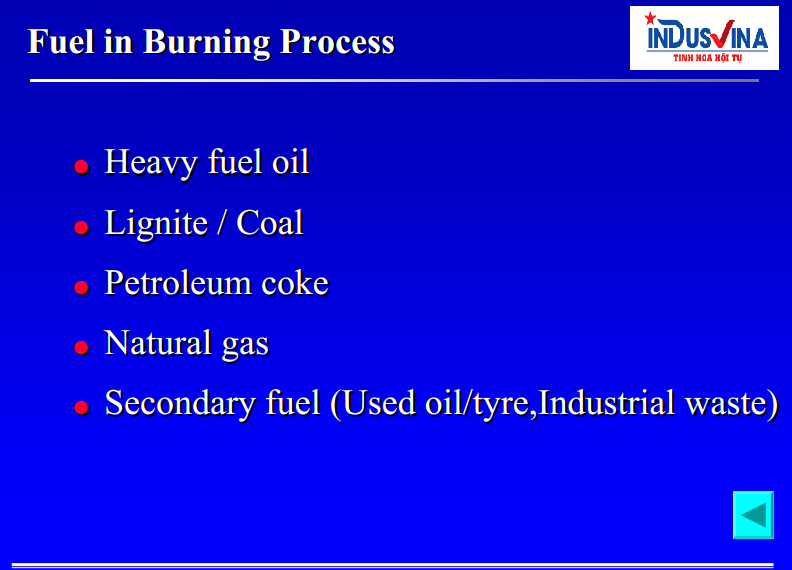

Quá trình nung là quá trình chuyển bột thô thành clinker là một quá trình hóa học diễn ra ở nhiệt độ lên đến 1450 C

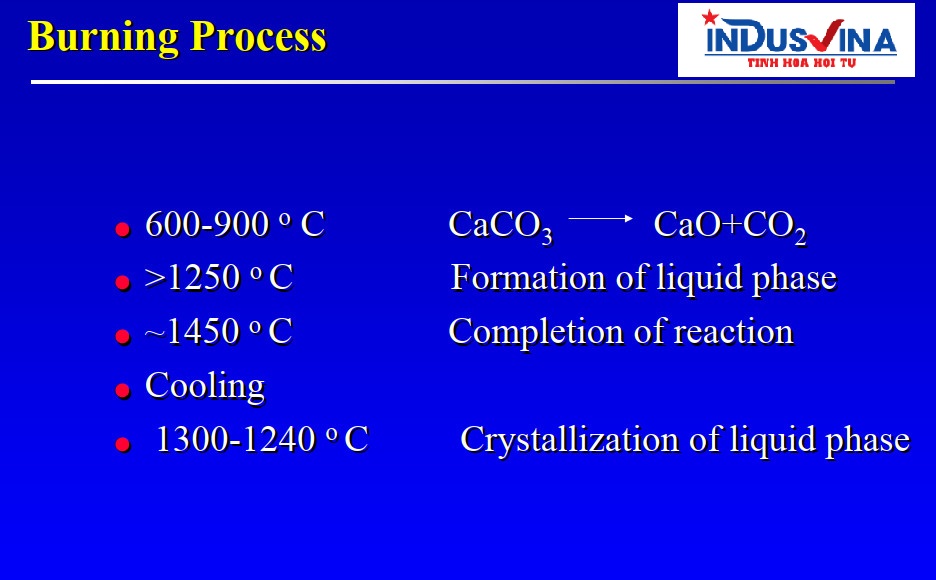

Loại phản ứng và sự phát triển nhiệt độ

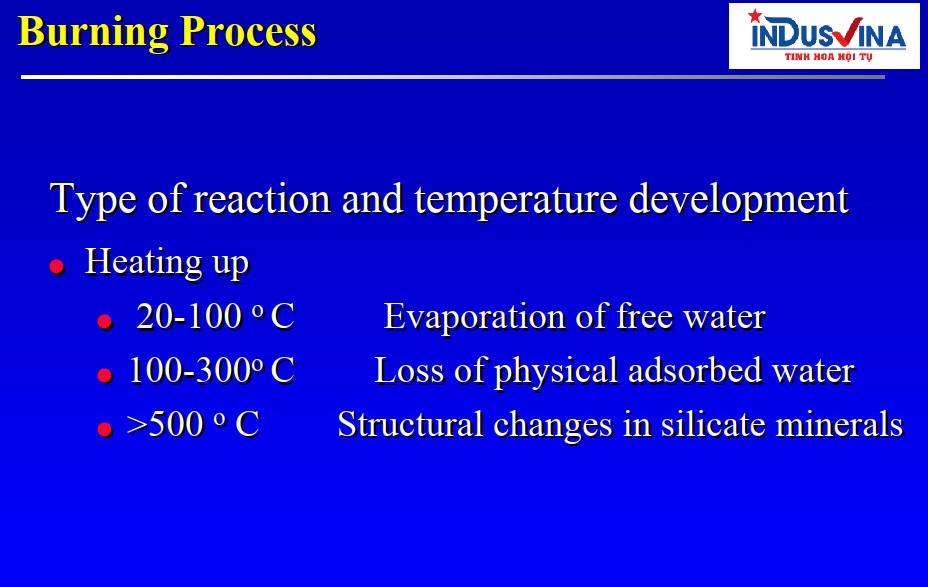

• Gia nhiệt lên

20-100 ° C Sự bay hơi của nước tự do

100-300 ° C Mất nước hấp phụ vật lý

> 500 ° C Thay đổi cấu trúc trong khoáng silicat

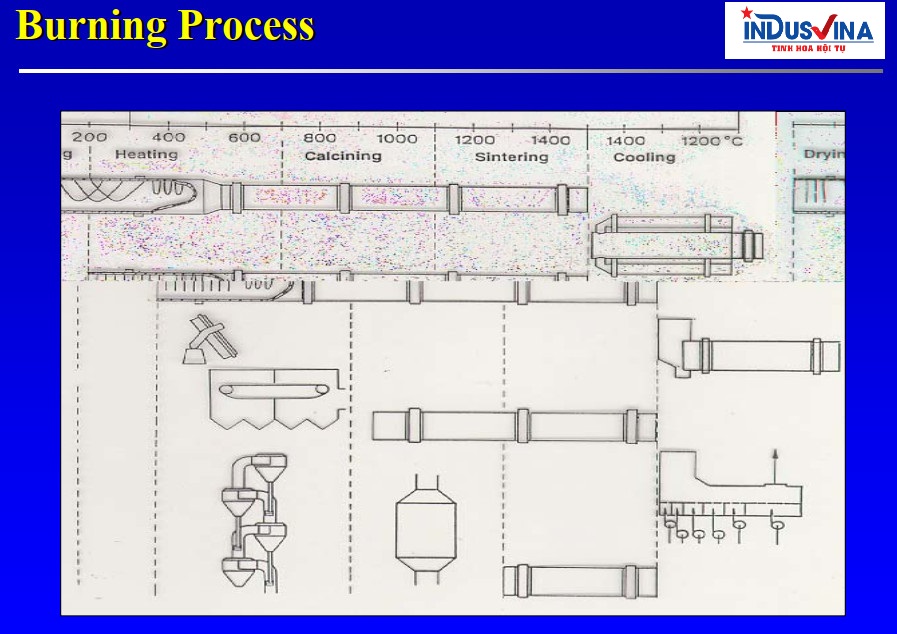

 Sơ đồ nhiệt quy trình nung Clinker

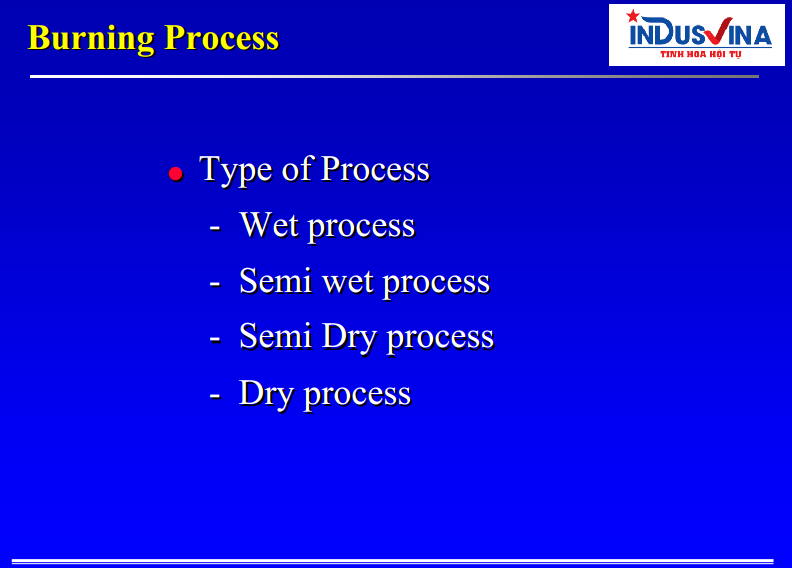

Loại quy trình nung Clinker

- Quy trình ướt

- Quy trình nửa ướt

- Quy trình bán khô

- Quy trình khô

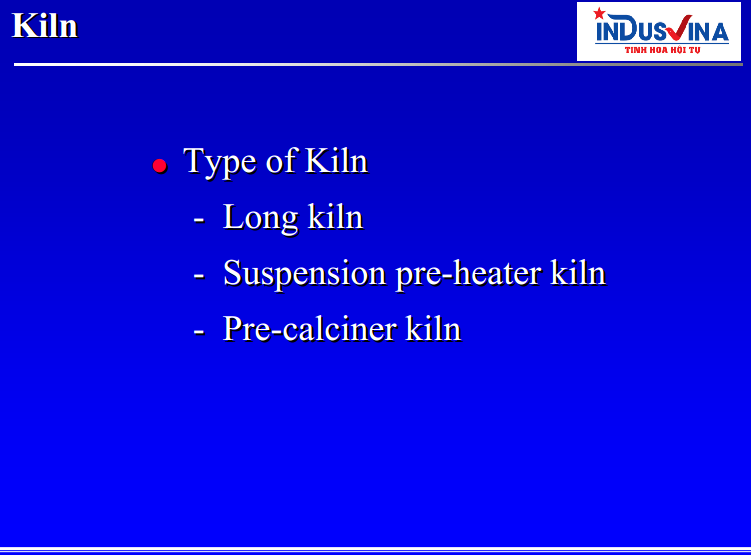

 Loại lò nung Clinker

- Lò dài

- Lò nung sơ bộ treo

- Lò nung sơ bộ

Loại Bộ làm mát

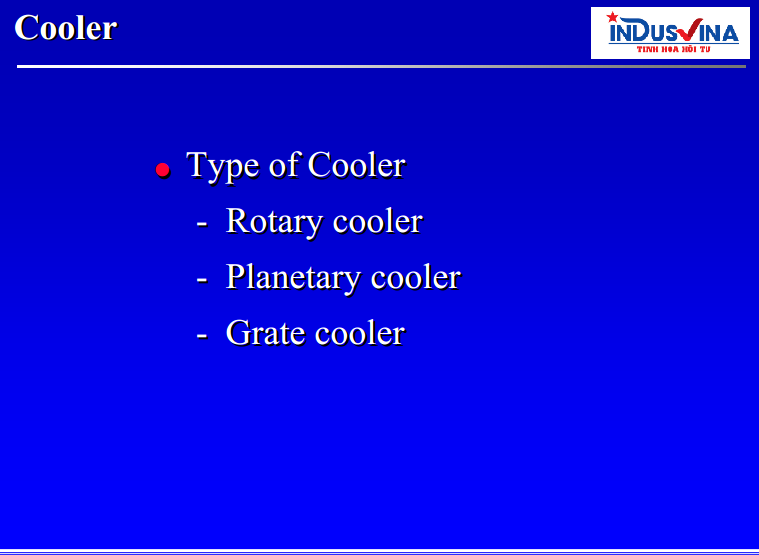

- Bộ làm mát quay

- Bộ làm mát hành tinh

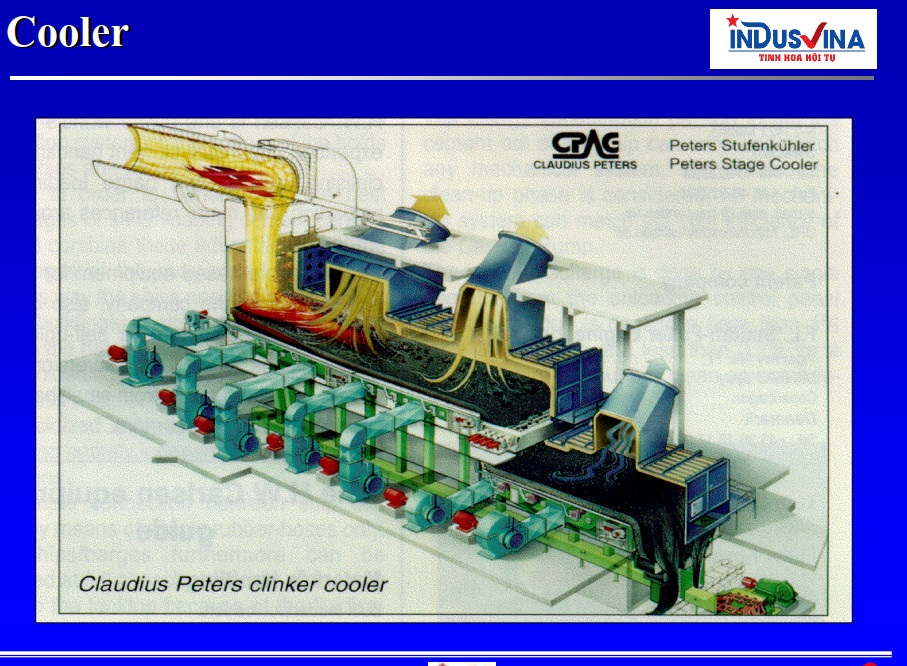

- Bộ làm mát Grate

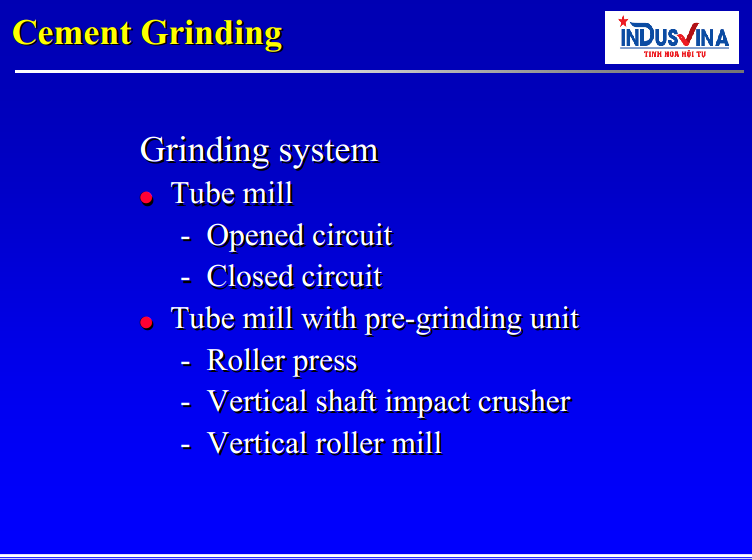

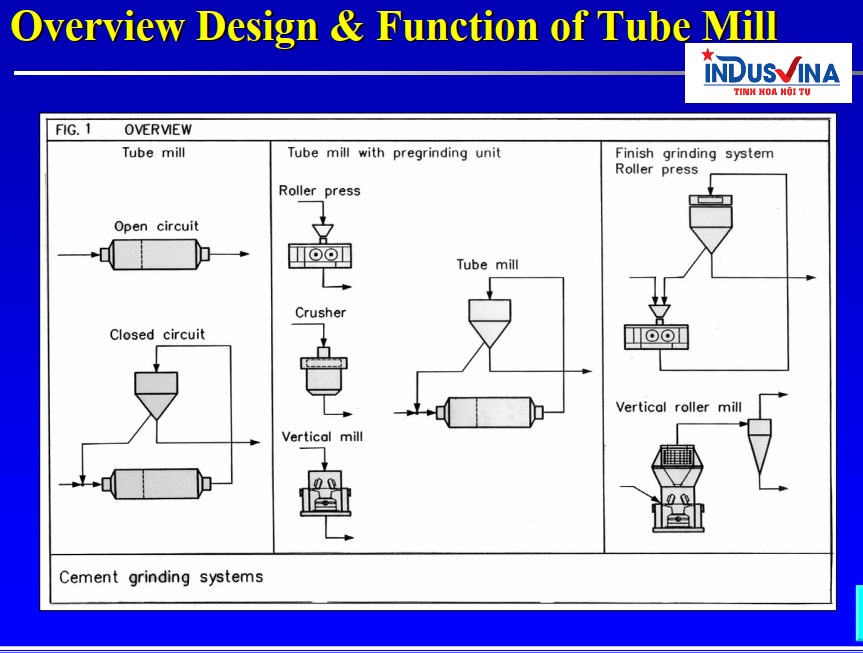

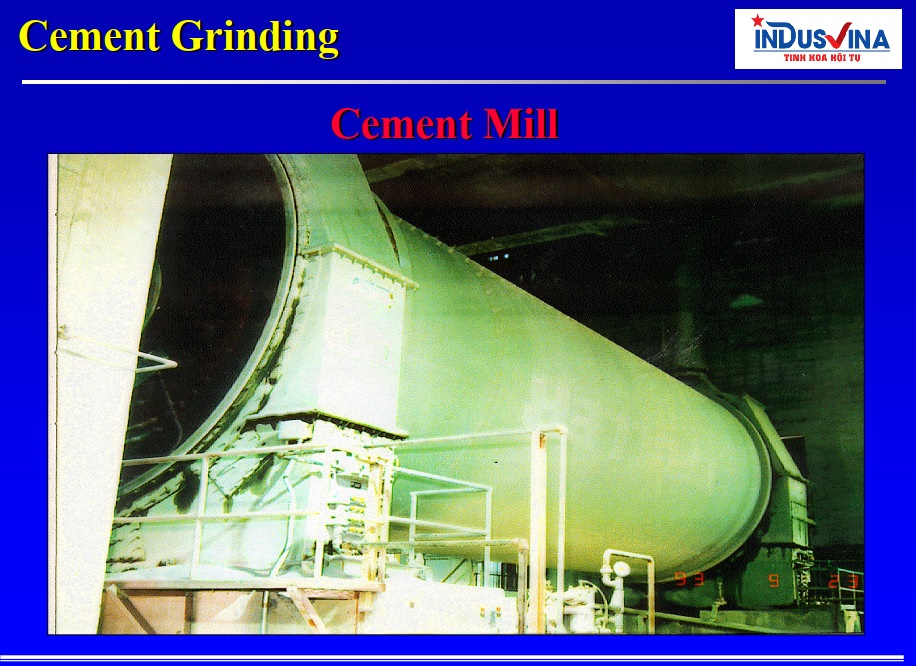

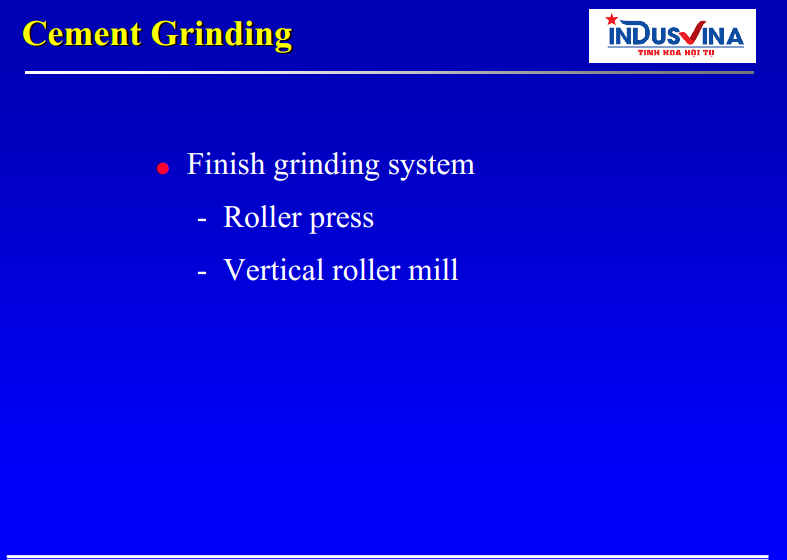

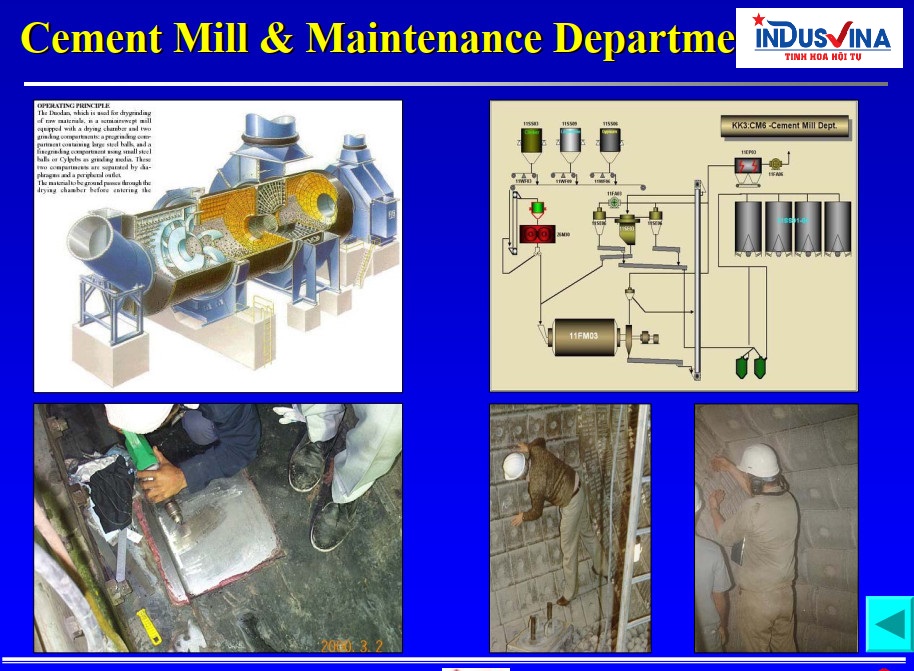

Hệ thống nghiền hoàn thiện xi măng

- Máy ép con lăn

- Máy nghiền con lăn đứng

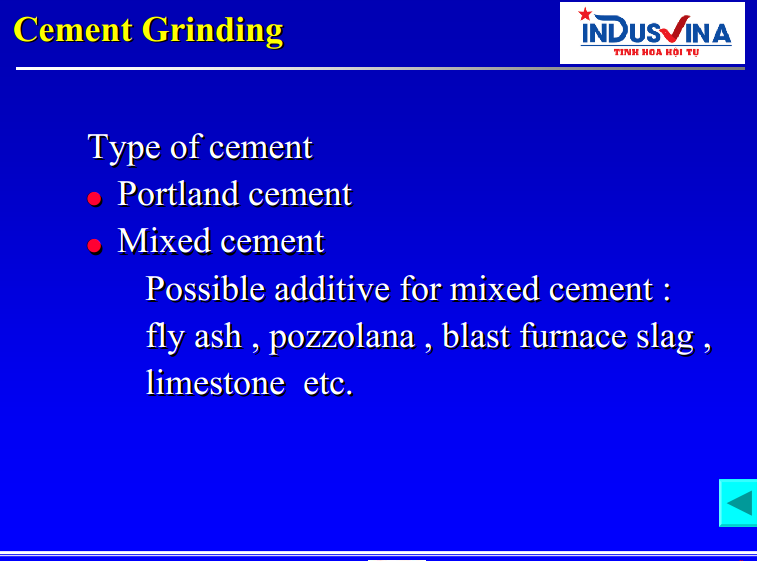

Loại xi măng

Xi măng pooc lăng hỗn hợp

Phụ gia có thể dùng cho xi măng hỗn hợp: tro bay, pozzolana, xỉ lò cao, đá vôi, v.v.

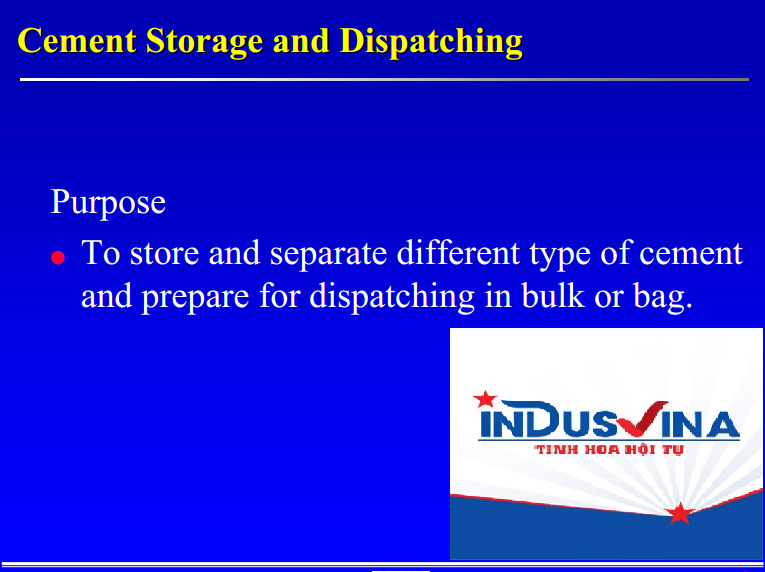

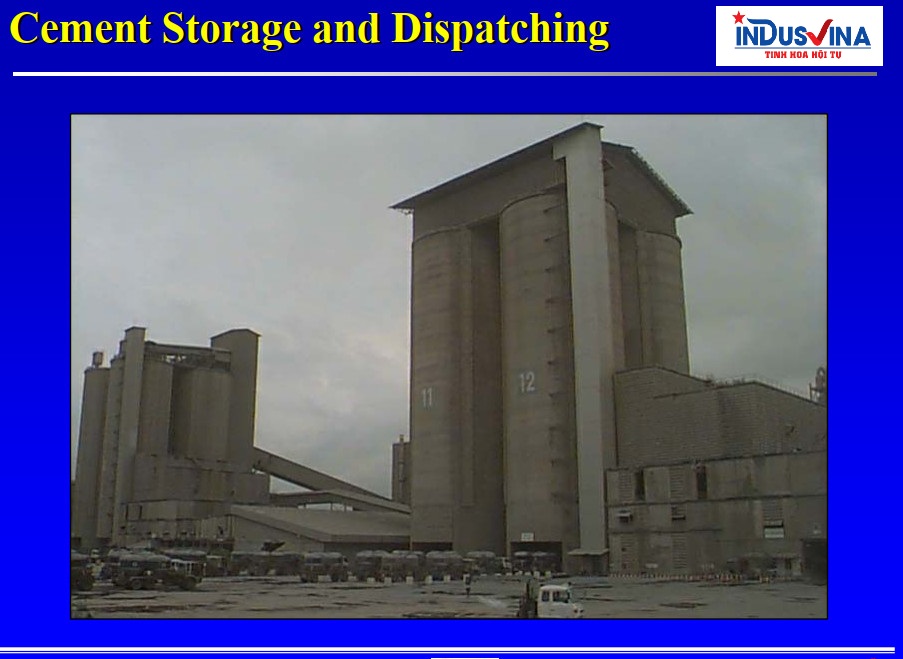

Kho để lưu trữ và phân loại xi măng khác nhau và chuẩn bị cho việc vận chuyển trong bao rời.

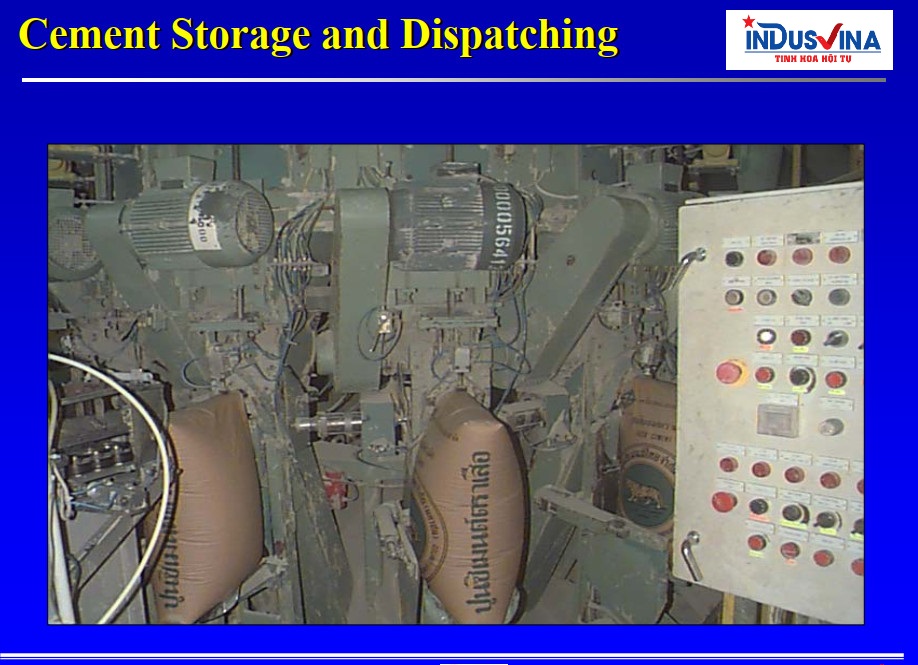

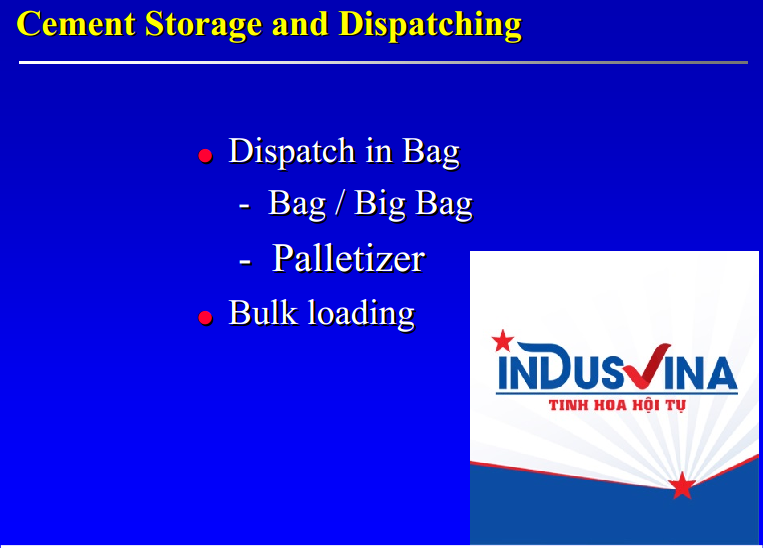

Lưu trữ và vận chuyển xi măng • Vận chuyển trong bao - Bao / Bao lớn - Palletizer • Xếp hàng loạt







Theo The Siam Cement Industry Co.,Ltd. - INDUSVINA tổng hợp trình bày
