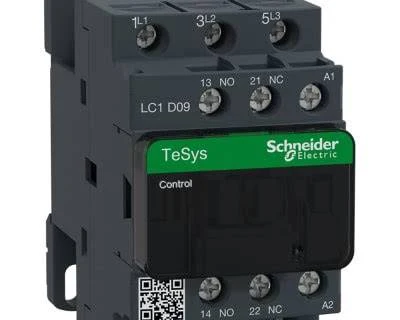

Schneider Electric TeSys Deca LC1D09M7 Contactor 3P – 9A – Coil 220VAC 50/60Hz

Name: CÔNG TY TNHH INDUSVINA
Address: INDUSVINA | Kết nối năng lực sản xuất – thi công – cung ứng Việt Nam với khách hàng toàn cầu., TP. Hồ Chí Minh, VN
Telephone: 0979823639

Hãng: Schneider ElectricSeries: TeSys DecaModel: LC1D09M7

SKU: SCHNEIDER-LC1D09M7Mã hãng: LC1D09M7

Tổng giá gốc490.000 VND

Tổng khuyến mãi390.000 VND

Chọn thanh toán trước online để giảm 2%

Có hàngTồn kho: 5MOQ: 1Lead time: 2 ngày

Số lượng

Contactor Schneider Electric TeSys Deca LC1D09M7, 3P 3NO, dòng định mức 9 A AC-3, cuộn hút 220 V AC 50/60 Hz và tích hợp 1NO + 1NC.

THÔNG SỐ NHANH

Thương hiệuSchneider Electric

Dòng sản phẩmTeSys Deca

Loại thiết bịContactor điều khiển động cơ / tải điện

Số cực chính3 P

Cấu hình tiếp điểm chính3 NO

Dòng làm việc định mức Ie – AC-39 A tại ≤ 440 V AC, ≤ 60°C

Dòng làm việc định mức Ie – AC-125 A tại ≤ 440 V AC, ≤ 60°C

Điện áp làm việc mạch lực Ue≤ 690 V AC, 25–400 Hz; ≤ 300 V DC

THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

40 thông số

Thương hiệu Schneider Electric Nhà sản xuất Đã kiểm tra

Dòng sản phẩm TeSys Deca Nhà sản xuất Đã kiểm tra

Loại thiết bị Contactor điều khiển động cơ / tải điện Nhà sản xuất Đã kiểm tra

Số cực chính 3 P Nhà sản xuất Đã kiểm tra

Cấu hình tiếp điểm chính 3 NO Nhà sản xuất Đã kiểm tra

Dòng làm việc định mức Ie – AC-3 9 A tại ≤ 440 V AC, ≤ 60°C Nhà sản xuất Đã kiểm tra

Dòng làm việc định mức Ie – AC-1 25 A tại ≤ 440 V AC, ≤ 60°C Nhà sản xuất Đã kiểm tra

Điện áp làm việc mạch lực Ue ≤ 690 V AC, 25–400 Hz; ≤ 300 V DC Nhà sản xuất Đã kiểm tra

Điện áp cuộn hút Uc 220 V AC, 50/60 Hz (M7) Nhà sản xuất Đã kiểm tra

Tiếp điểm phụ tích hợp 1 NO + 1 NC Nhà sản xuất Đã kiểm tra

Công suất motor – 220…230 V AC, AC-3 2.2 kW Nhà sản xuất Đã kiểm tra

Công suất motor – 380…400 V AC, AC-3 4 kW Nhà sản xuất Đã kiểm tra

Công suất motor – 415…440 V AC, AC-3 4 kW Nhà sản xuất Đã kiểm tra

Công suất motor – 500 V AC, AC-3 5.5 kW Nhà sản xuất Đã kiểm tra

Công suất motor – 660…690 V AC, AC-3 5.5 kW Nhà sản xuất Đã kiểm tra

Điện áp cách điện định mức Ui 690 V theo IEC 60947 Nhà sản xuất Đã kiểm tra

Điện áp chịu xung Uimp 6 kV Nhà sản xuất Đã kiểm tra

Dòng nhiệt quy ước Ith 25 A mạch lực; 10 A mạch tín hiệu, tại ≤ 60°C Nhà sản xuất Đã kiểm tra

Độ bền điện 2 triệu chu kỳ ở 9 A AC-3, Ue ≤ 440 V Nhà sản xuất Đã kiểm tra

Độ bền cơ 15 triệu chu kỳ Nhà sản xuất Đã kiểm tra

Tần suất thao tác tối đa 3.600 chu kỳ/giờ tại ≤ 60°C Nhà sản xuất Đã kiểm tra

Thời gian đóng 12–22 ms Nhà sản xuất Đã kiểm tra

Thời gian mở 4–19 ms Nhà sản xuất Đã kiểm tra

Công suất hút ban đầu cuộn dây 70 VA tại 20°C Nhà sản xuất Đã kiểm tra

Công suất duy trì cuộn dây 7 VA (50 Hz) / 7.5 VA (60 Hz) tại 20°C Nhà sản xuất Đã kiểm tra

Nhiệt độ hoạt động -5…+60°C Nhà sản xuất Đã kiểm tra

Nhiệt độ lưu kho -60…+80°C Nhà sản xuất Đã kiểm tra

Độ cao làm việc Đến 3.000 m không giảm định mức theo nhiệt độ Nhà sản xuất Đã kiểm tra

Kích thước H × W × D 77 × 45 × 86 mm Nhà sản xuất Đã kiểm tra

Khối lượng Khoảng 0.32 kg Nhà sản xuất Đã kiểm tra

Tiêu chuẩn chính IEC/EN 60947-4-1; IEC/EN 60947-5-1; UL 508; CSA C22.2 No.14 Nhà sản xuất Đã kiểm tra

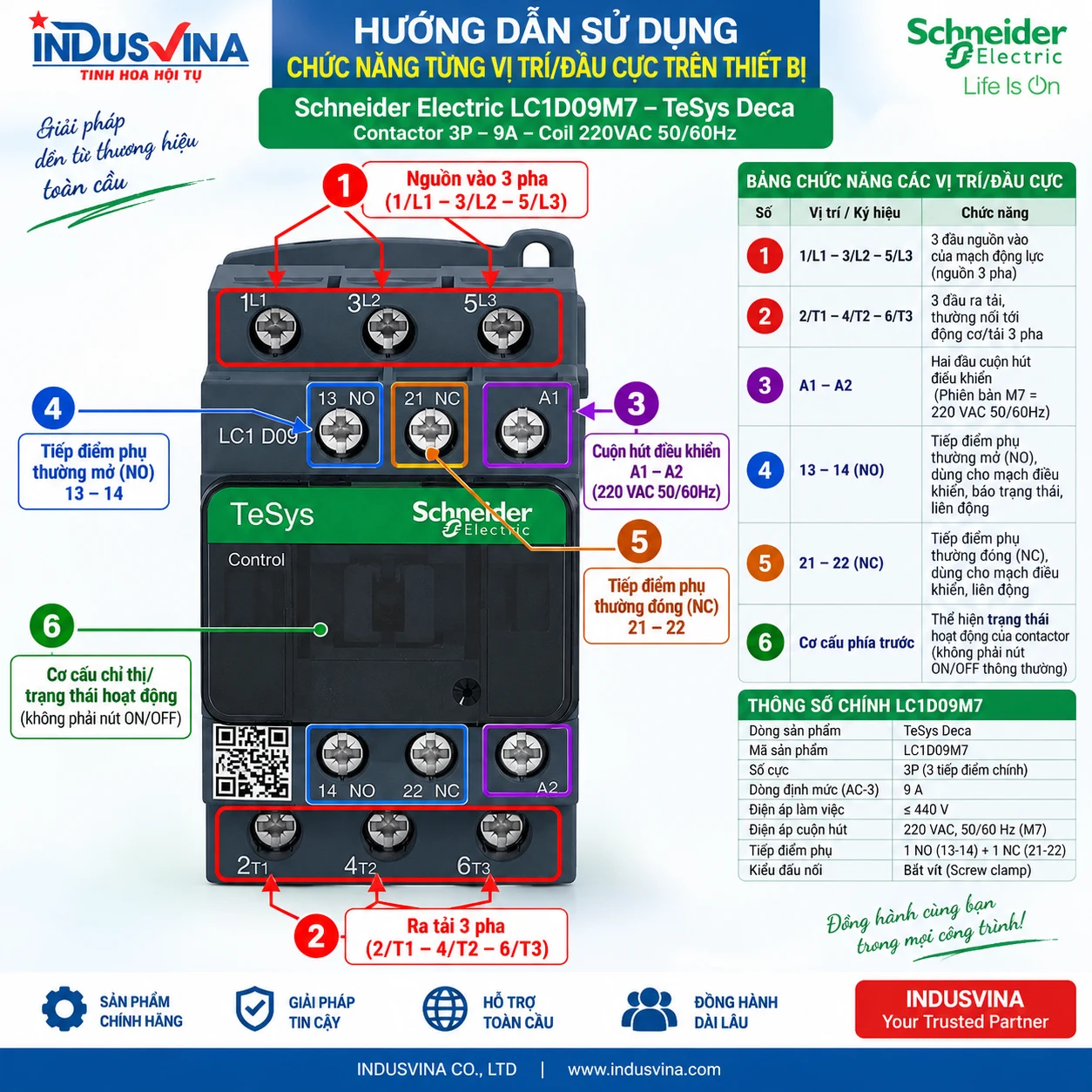

1/L1 – 3/L2 – 5/L3 Ba đầu nguồn vào của mạch động lực 3 pha. Nhà sản xuất Đã kiểm tra

2/T1 – 4/T2 – 6/T3 Ba đầu ra tải, thường nối đến động cơ hoặc tải 3 pha. Nhà sản xuất Đã kiểm tra

A1 – A2 Hai đầu cuộn hút điều khiển; phiên bản M7 dùng 220 V AC 50/60 Hz. Nhà sản xuất Đã kiểm tra

13 – 14 (NO) Tiếp điểm phụ thường mở; dùng cho tự giữ, báo trạng thái hoặc logic điều khiển. Nhà sản xuất Đã kiểm tra

21 – 22 (NC) Tiếp điểm phụ thường đóng; dùng cho liên động hoặc logic điều khiển. Nhà sản xuất Đã kiểm tra

Tên hiển thị đề xuất Schneider Electric LC1D09M7 – Contactor TeSys Deca 3P 9A, Coil 220VAC 50/60Hz Nhà sản xuất Đã kiểm tra

Tên ngắn Schneider LC1D09M7 9A 220VAC Nhà sản xuất Đã kiểm tra

Slug đề xuất schneider-lc1d09m7-contactor-9a-coil-220vac Nhà sản xuất Đã kiểm tra

Meta title đề xuất Schneider LC1D09M7 9A Coil 220VAC TeSys Deca Nhà sản xuất Đã kiểm tra

XEM TOÀN BỘ THÔNG SỐ THU GỌN THÔNG SỐ

TÀI LIỆU THAM KHẢO

Datasheet, hướng dẫn, catalogue, chứng chỉ và các tài liệu hiện có của sản phẩm.

4 tài liệu

PDF

Product 003 – Schneider Electric LC1D09M7 – 9A_TEC_DATA Datasheet · MULTI · Nhà sản xuất XEM / TẢI →

MAN

Product 003 – Schneider Electric LC1D09M7 – 9A_HDSD Hướng dẫn sử dụng · MULTI · Nhà sản xuất XEM / TẢI →

INST

Product 003 – Schneider Electric LC1D09M7 – 9A_intro Hướng dẫn lắp đặt · MULTI · Nhà sản xuất XEM / TẢI →

CAT

Product 003 – Schneider Electric LC1D09M7 – 9A Catalogue · MULTI · Nhà sản xuất XEM / TẢI →

THÔNG TIN SẢN PHẨM

Tổng quan

Contactor Schneider Electric TeSys Deca LC1D09M7

Schneider Electric LC1D09M7 thuộc dòng TeSys Deca, là contactor 3 cực với 3 tiếp điểm chính thường mở (3 NO), dùng để điều khiển động cơ và tải điện công nghiệp. Thiết bị có dòng làm việc định mức 9 A ở chế độ AC-3 tại điện áp đến 440 V AC và sử dụng cuộn hút M7 220 V AC, 50/60 Hz.

Chức năng và đặc điểm chính

Tích hợp tiếp điểm phụ 13–14 (NO) và 21–22 (NC) cho mạch tự giữ, liên động, báo trạng thái hoặc logic điều khiển.
Đầu vào mạch lực: 1/L1, 3/L2, 5/L3; đầu ra tải: 2/T1, 4/T2, 6/T3.
Cuộn hút điều khiển kết nối tại A1–A2.
Sử dụng đầu nối bắt vít; có thể lắp DIN rail hoặc plate.
Cơ cấu chỉ thị phía trước cho biết trạng thái cơ khí của contactor, không phải nút ON/OFF thông thường.

Ứng dụng

LC1D09M7 phù hợp cho tủ điện điều khiển, MCC, bộ khởi động trực tiếp DOL, máy công nghiệp, bơm, quạt, băng tải, máy nén, hệ thống HVAC và M&E. Với động cơ 3 pha ở chế độ AC-3, công suất tham chiếu là 2,2 kW tại 220–230 V AC và 4 kW tại 380–440 V AC.

Lưu ý lựa chọn và sử dụng

Cần kiểm tra điện áp và dòng định mức của động cơ, loại tải, chế độ đóng cắt, điện áp cuộn hút 220 V AC và yêu cầu tiếp điểm phụ trước khi lựa chọn. LC1D09M7 là phần tử đóng cắt điều khiển, không thay thế thiết bị bảo vệ quá tải hoặc bảo vệ ngắn mạch; bộ khởi động động cơ cần phối hợp thiết bị bảo vệ phù hợp theo yêu cầu hệ thống.
