1Cọc khoan nhồi là gì và khi nào nên sử dụng?

Cọc khoan nhồi là cấu kiện móng sâu được hình thành bằng cách tạo lỗ trong đất, giữ ổn định thành hố bằng ống vách hoặc dung dịch chuyên dụng, hạ lồng cốt thép rồi đổ bê tông tại chỗ bằng phương pháp phù hợp. Khác với cọc đúc sẵn được đóng hoặc ép xuống nền, cọc khoan nhồi được “chế tạo” ngay trong lòng đất nên chất lượng phụ thuộc rất lớn vào quá trình thi công và bằng chứng kiểm soát.

Giải pháp này thường phù hợp với nhà cao tầng, bệnh viện, cầu, cảng, công trình công nghiệp, hạ tầng đô thị và các dự án yêu cầu tải trọng lớn, chiều sâu móng lớn hoặc hạn chế rung chấn. Tuy nhiên, cọc khoan nhồi không tự động là lựa chọn tốt nhất. Quyết định phải dựa trên tải trọng, địa chất, nước ngầm, mặt bằng, công trình lân cận, khả năng huy động thiết bị, nguồn bê tông và năng lực kiểm soát chất lượng.

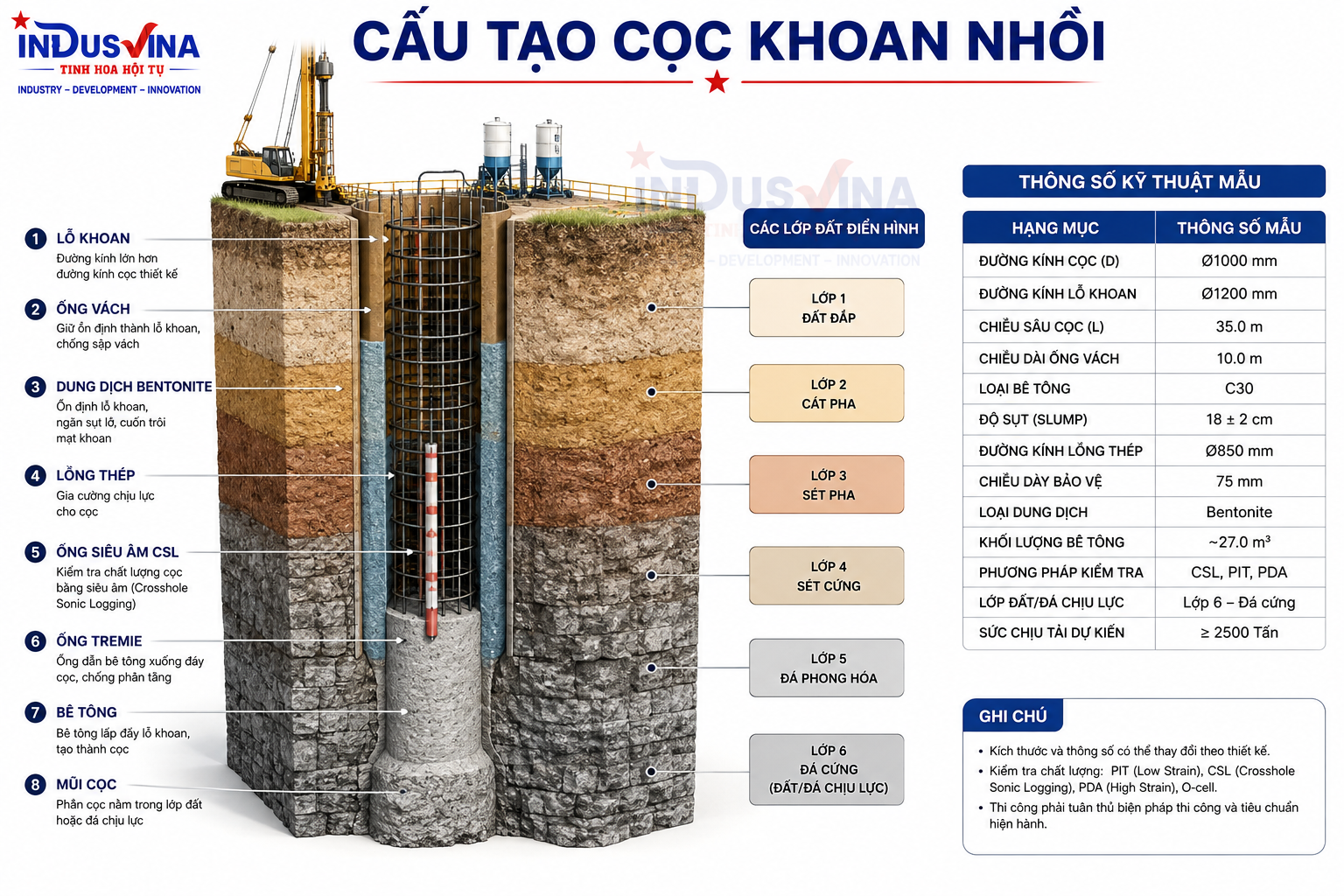

2Cấu tạo cọc và dữ liệu đầu vào phải khóa trước thi công

Một cọc hoàn chỉnh gồm thân bê tông, lồng cốt thép, lớp bê tông bảo vệ, mũi cọc, đầu cọc và các chi tiết phục vụ thí nghiệm như ống siêu âm CSL khi thiết kế yêu cầu. Trong giai đoạn thi công còn có các cấu phần tạm thời nhưng quyết định chất lượng: ống vách, dung dịch giữ thành, dụng cụ khoan, thiết bị làm sạch đáy và hệ ống Tremie.

3So sánh cọc khoan nhồi, cọc ép, CFA và Barrette

Không nên biến bảng so sánh thành kết luận cứng. Mỗi dự án phải đánh giá theo mô hình tải, địa chất, vùng ảnh hưởng, logistics và năng lực nhà thầu.

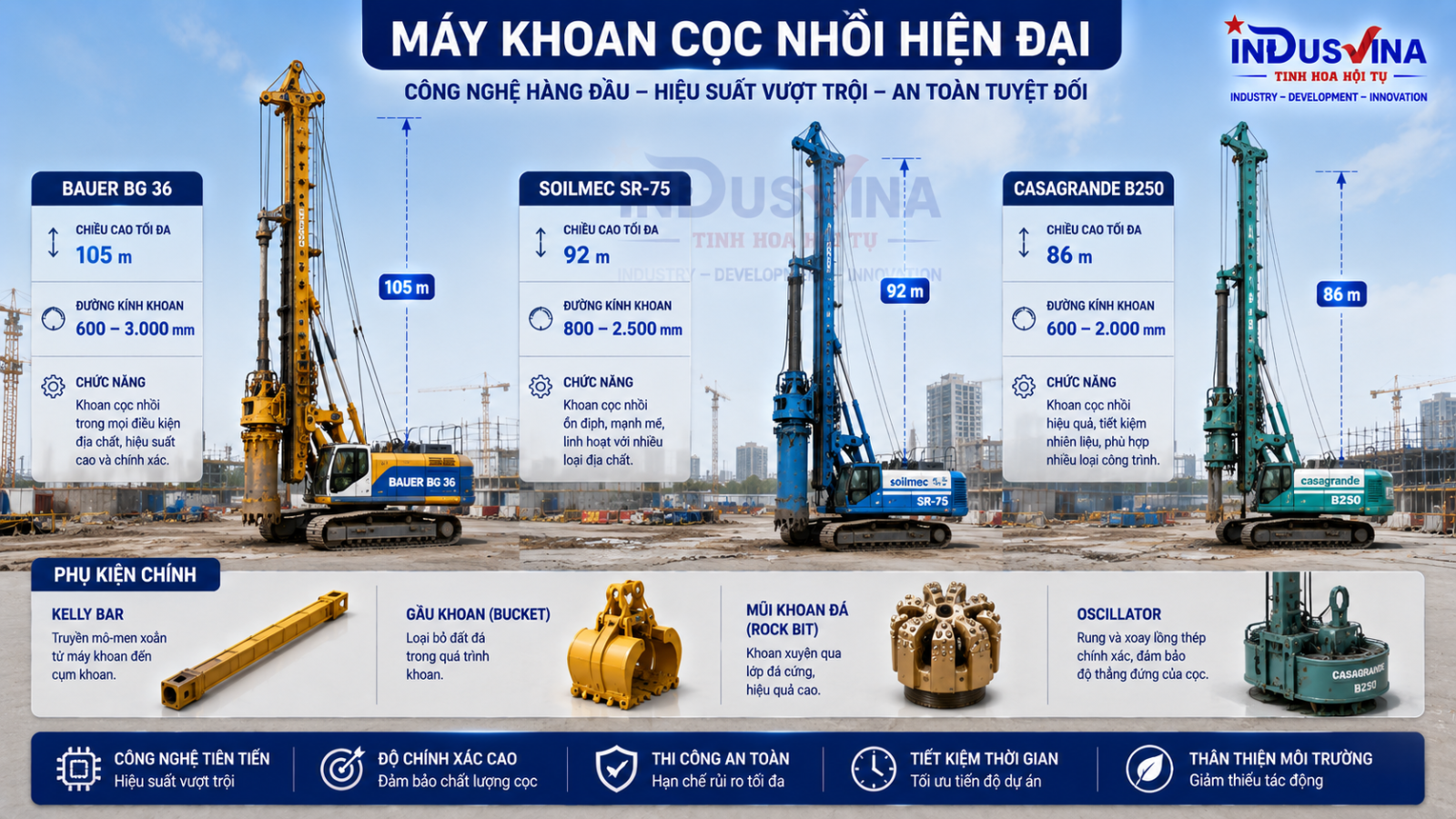

4Máy khoan, dụng cụ và lựa chọn thiết bị

Máy khoan phải phù hợp đường kính cọc, chiều sâu, mô men yêu cầu, chiều dài Kelly bar, điều kiện nền đặt máy và không gian quay. Tên thương hiệu không thay thế việc kiểm tra cấu hình thực tế, tải trọng vận hành, lịch sử bảo dưỡng, chứng nhận và tình trạng dụng cụ.

5Địa tầng quyết định phương án khoan và kiểm soát rủi ro

Hồ sơ khảo sát chỉ mô tả địa tầng tại các vị trí thăm dò. Giữa các lỗ khoan khảo sát vẫn có thể tồn tại biến đổi, thấu kính cát, túi bùn, cuội tảng, hốc rỗng hoặc lớp đá nghiêng. Vì vậy, từng cọc phải có nhật ký địa tầng thực tế, tốc độ khoan, loại vật liệu lấy lên, cao độ thay đổi dụng cụ và hiện tượng bất thường.

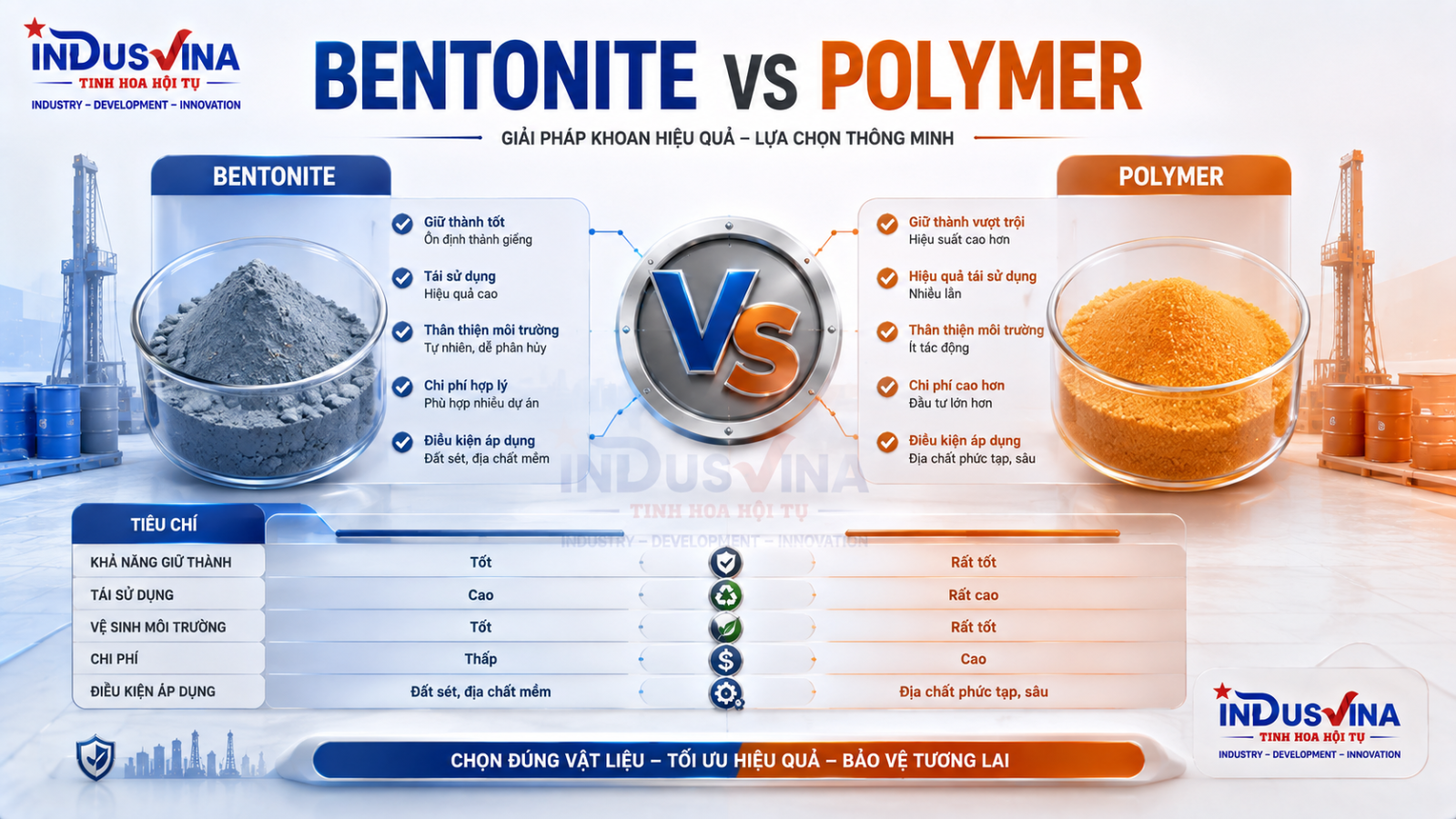

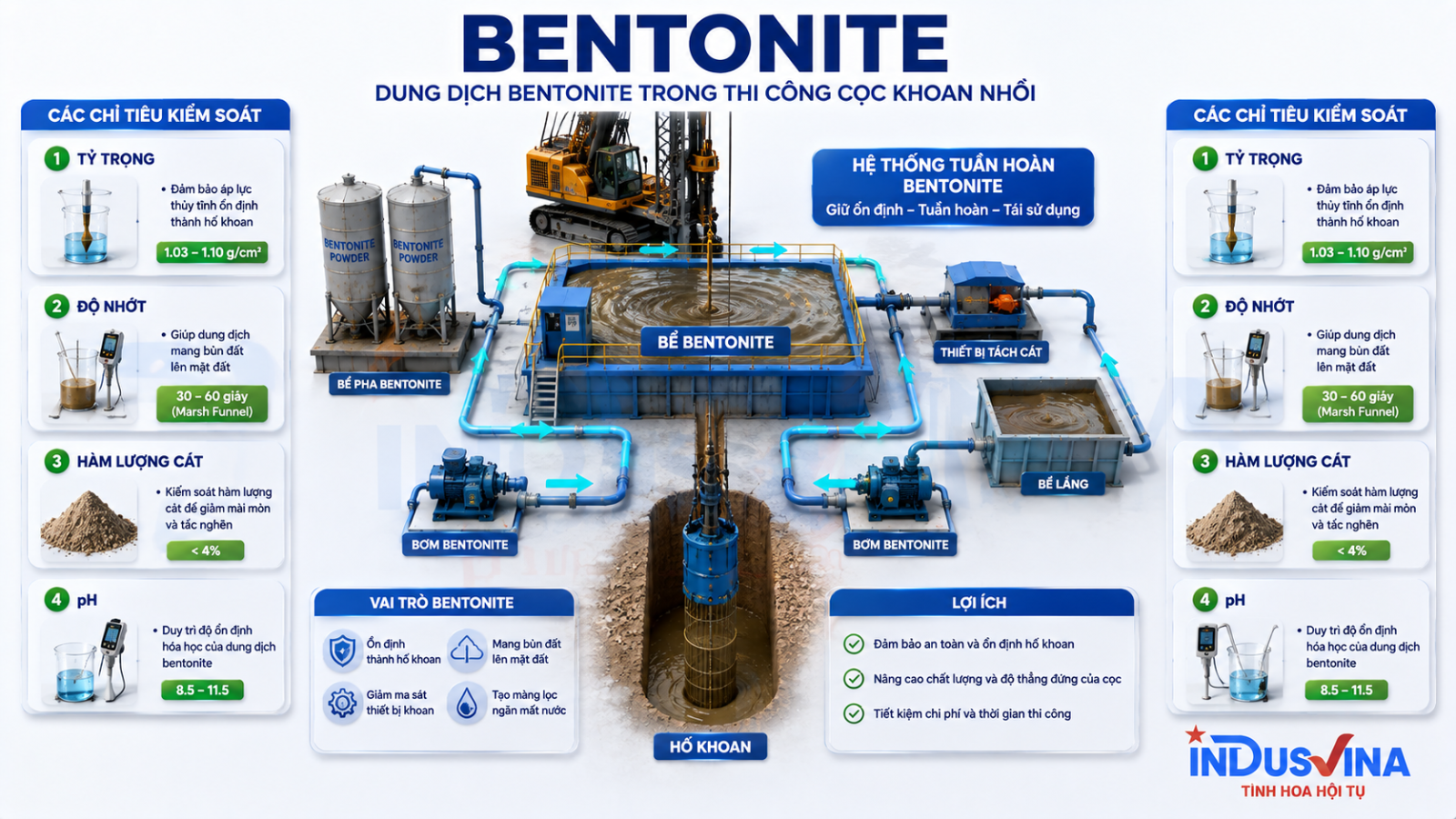

6Dung dịch Bentonite và Polymer

Dung dịch giữ thành tạo áp lực thủy tĩnh, hạn chế đất và nước xâm nhập hố khoan, đồng thời hỗ trợ vận chuyển mùn khoan. Hiệu quả không chỉ phụ thuộc tên vật liệu mà còn phụ thuộc cách pha, thời gian hydrat hóa, hệ tuần hoàn, khả năng tách cát, mực dung dịch và điều kiện địa tầng.

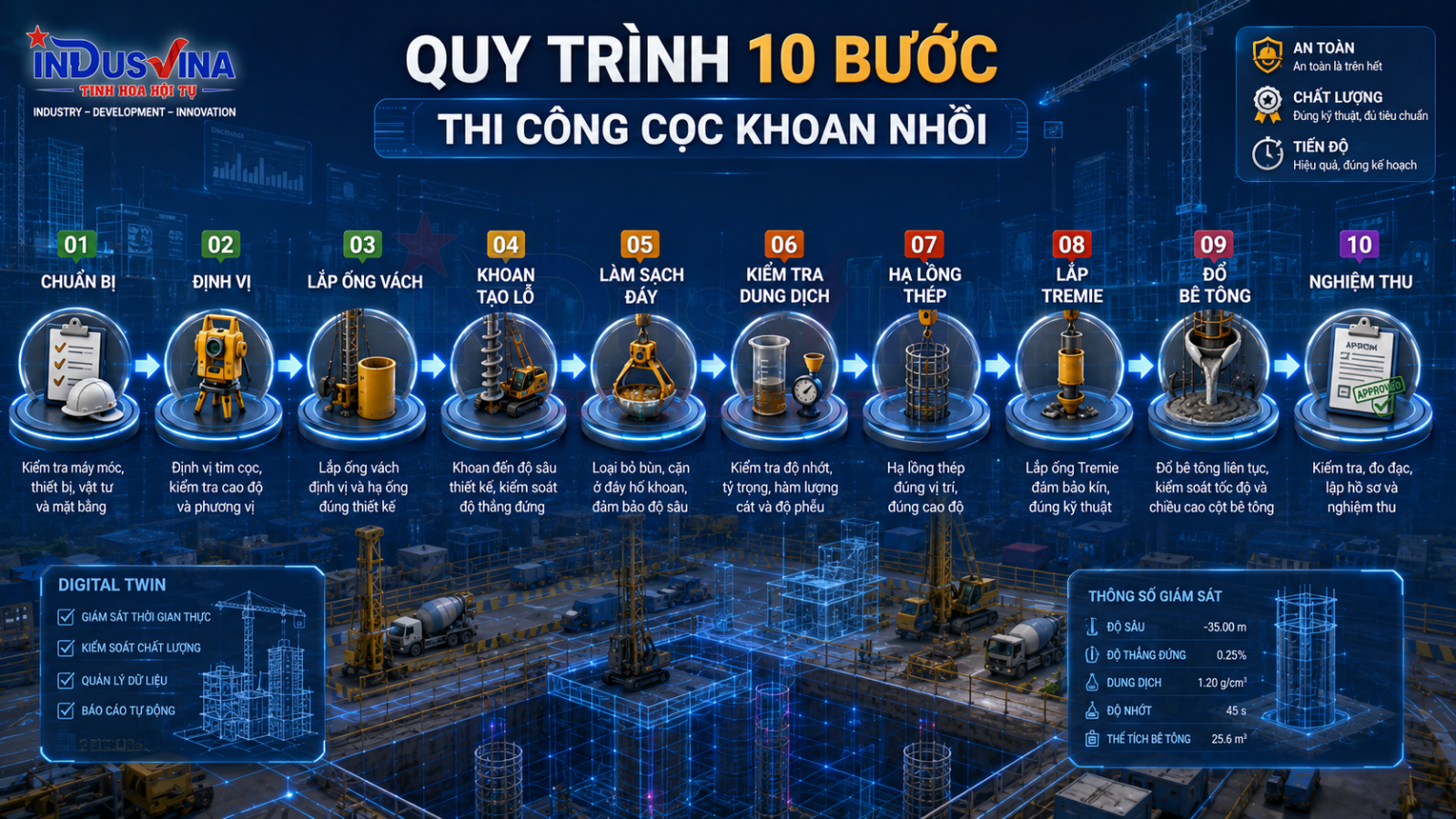

7Quy trình thi công cọc khoan nhồi 10 bước

Bước 1 – Chuẩn bị hồ sơ, mặt bằng và nguồn lực

Phê duyệt biện pháp, ITP, bản vẽ, phương án HSE, kế hoạch bê tông, tuyến xe, khu vực dung dịch, thiết bị dự phòng và biểu mẫu ghi nhận. Nền máy phải được kiểm tra sức chịu tải, độ bằng phẳng và thoát nước.

Bước 2 – Định vị tim cọc

Chuyển tim và cao độ từ mốc chuẩn bằng thiết bị trắc đạc phù hợp. Bảo vệ mốc phụ, kiểm tra chéo và lập biên bản trước khi lắp ống vách.

Bước 3 – Lắp ống vách

Ống vách phải đúng vị trí, cao độ và độ thẳng đứng, đủ chiều sâu để bảo vệ miệng hố và phù hợp điều kiện đất mặt. Vùng quanh miệng hố phải được gia cố và rào chắn.

Bước 4 – Khoan tạo lỗ

Khoan theo trình tự, dụng cụ và tốc độ phù hợp địa tầng. Duy trì mực dung dịch, kiểm tra độ thẳng đứng, ghi nhật ký độ sâu và đất đá lấy lên. Không để thao tác nhanh làm xáo động thành hố hoặc gây hút chân không khi kéo gầu.

Bước 5 – Làm sạch đáy lần đầu

Sử dụng gầu vét, tuần hoàn hoặc phương pháp được duyệt để loại mùn khoan và vật liệu lắng. Kiểm tra chiều sâu thực tế sau làm sạch.

Bước 6 – Kiểm tra hố khoan và dung dịch

Đo chiều sâu, độ thẳng đứng khi yêu cầu, cặn đáy và chỉ tiêu dung dịch. Chỉ chuyển bước khi đáp ứng tiêu chí thiết kế, chỉ dẫn kỹ thuật và ITP đã phê duyệt.

Bước 7 – Hạ lồng thép

Nghiệm thu lồng trước khi cẩu. Hạ theo đúng điểm nâng, trình tự nối và cao độ treo. Không cưỡng ép lồng khi gặp cản trở.

Bước 8 – Lắp Tremie và làm sạch lần cuối

Kiểm tra độ kín từng đoạn ống, tổng chiều dài, cao độ đáy ống và phương án nút ngăn. Nếu thời gian chờ làm tăng cặn đáy hoặc dung dịch suy giảm, phải xử lý lại trước khi đổ bê tông.

Bước 9 – Đổ bê tông liên tục

Kiểm tra phiếu giao hàng, thời gian, tính công tác và các chỉ tiêu yêu cầu. Ghi liên tục cao độ bê tông, thể tích đã đổ và chiều sâu ngập Tremie. Không rút đầu ống khỏi khối bê tông.

Bước 10 – Rút ống vách, xử lý đầu cọc và nghiệm thu

Rút ống vách theo trình tự kiểm soát để tránh kéo bê tông hoặc làm dịch chuyển lồng thép. Bảo vệ đầu cọc, thực hiện thí nghiệm, xử lý bê tông đầu cọc và lập hồ sơ hoàn công.

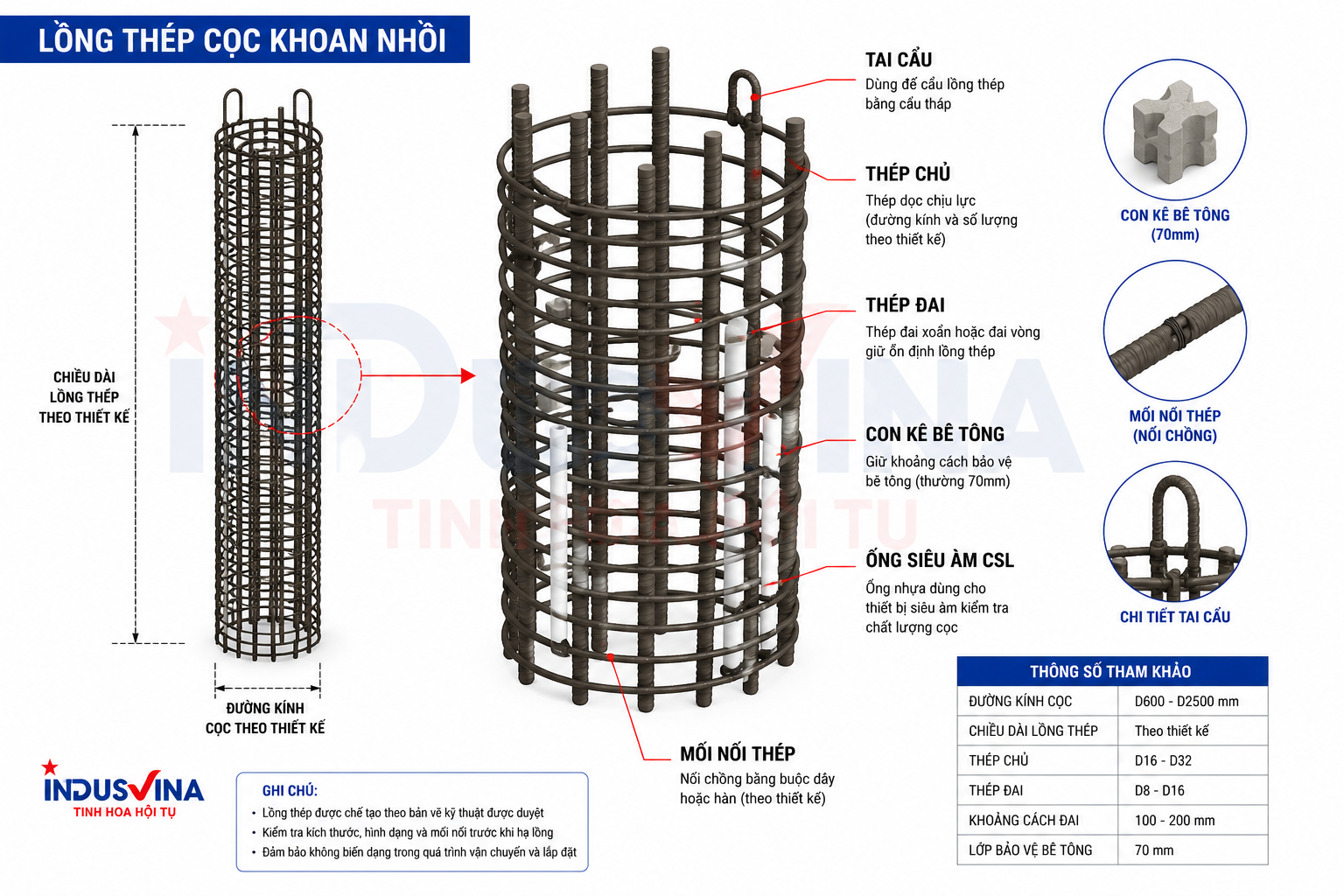

8Gia công, nghiệm thu và hạ lồng thép

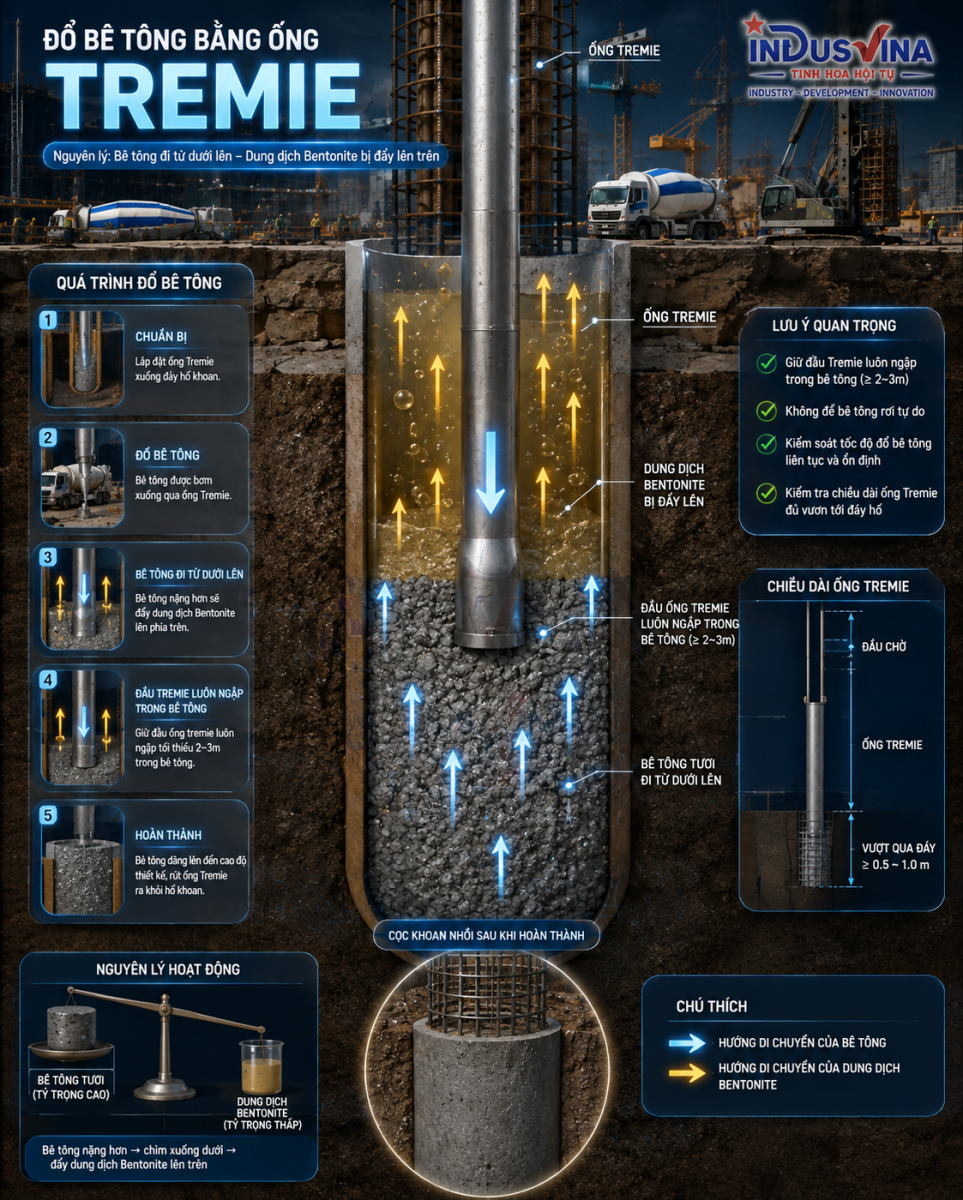

9Đổ bê tông bằng ống Tremie

Tremie tạo đường dẫn kín để bê tông mới đi xuống đáy mà không rơi tự do qua dung dịch. Khi dòng bê tông được duy trì đúng, bê tông dâng từ dưới lên và hạn chế trộn lẫn với bùn. Rủi ro lớn nhất là mất kín, tắc ống, gián đoạn cấp bê tông, rút ống quá cao hoặc số liệu cao độ không chính xác.

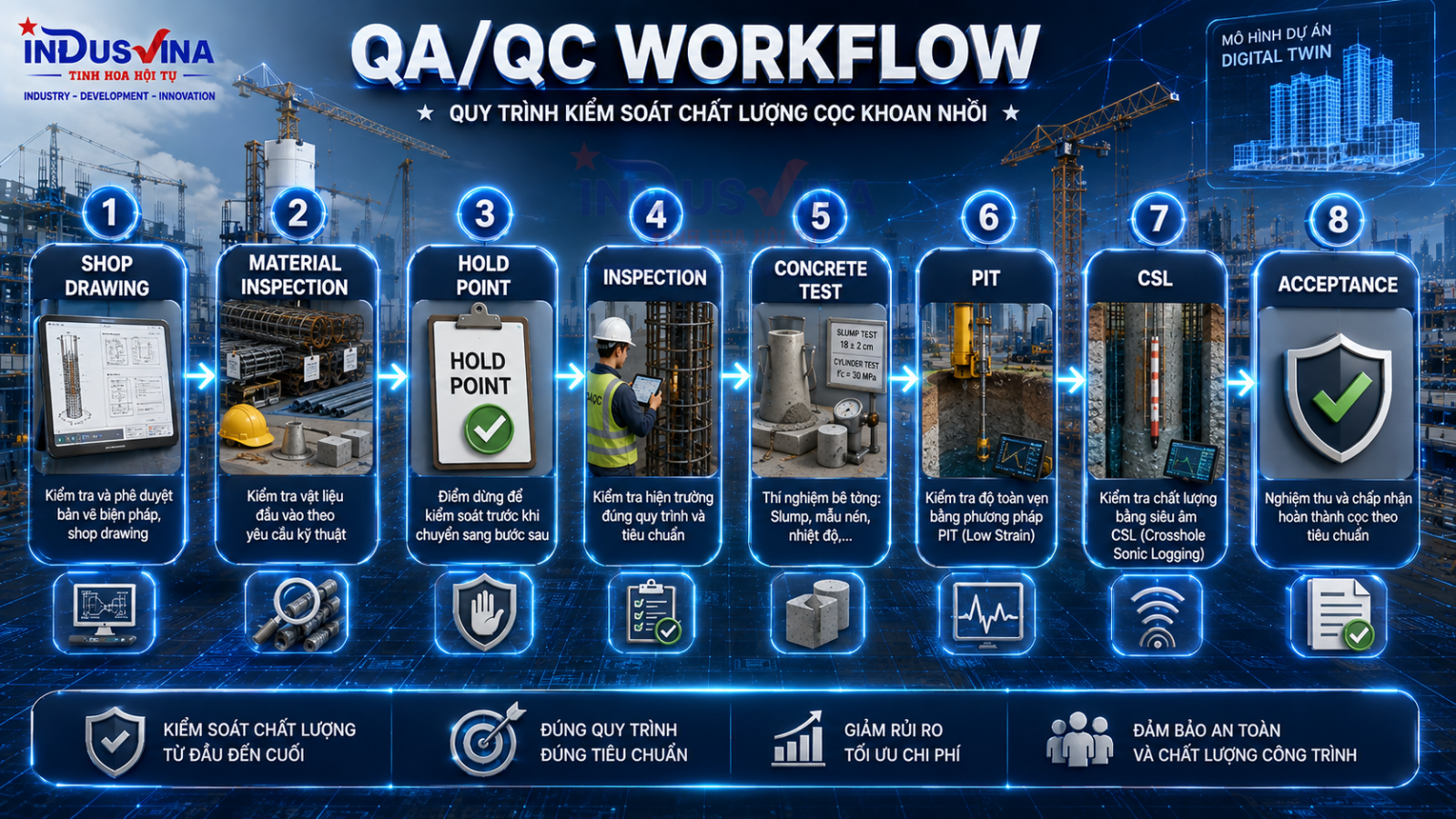

10QA/QC Workflow: từ phê duyệt đến nghiệm thu

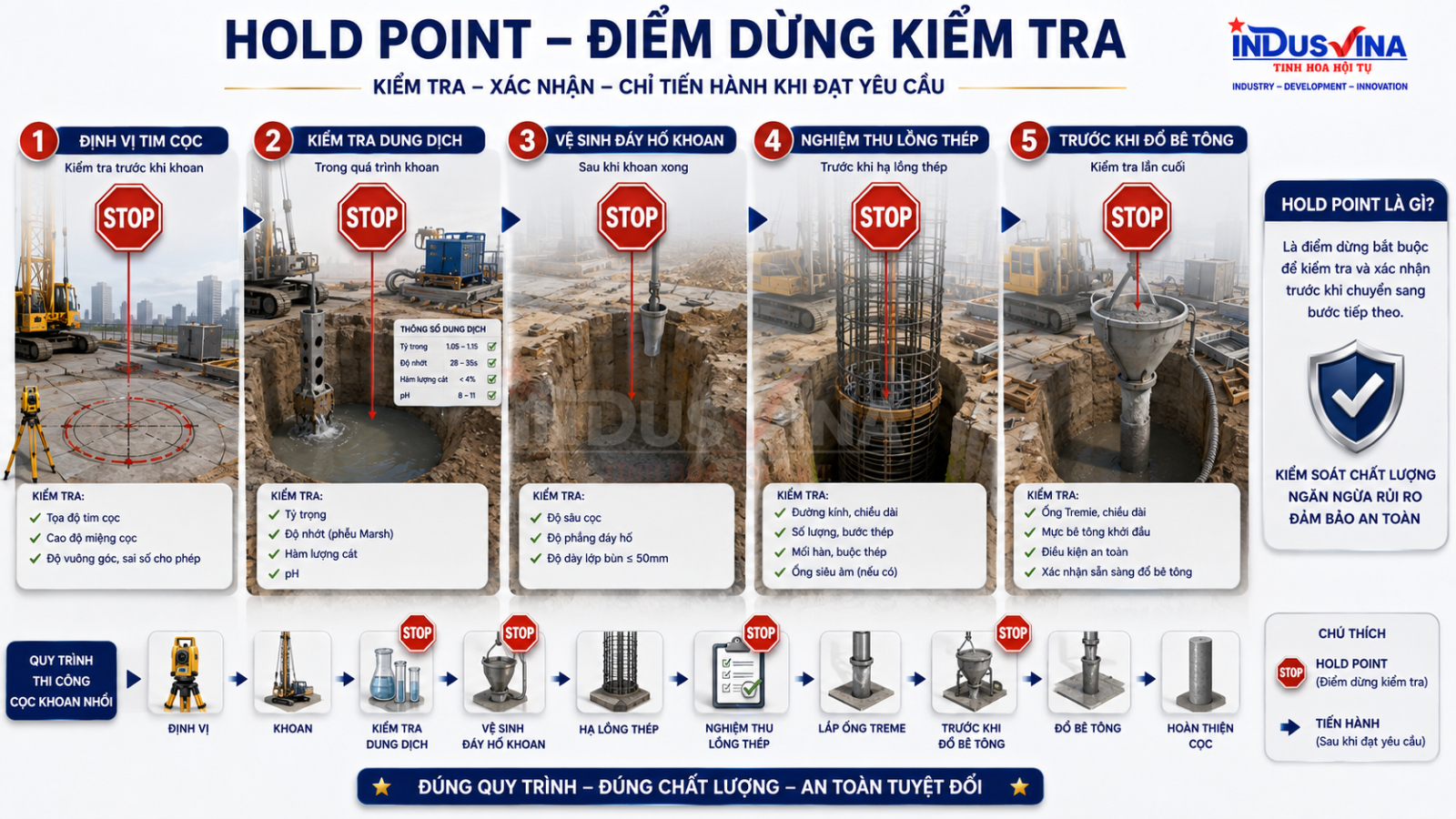

11ITP, Hold Point và Checklist

12Sai số và tiêu chí kiểm soát

Các trị số chấp nhận phải lấy từ bản vẽ, chỉ dẫn kỹ thuật, tiêu chuẩn áp dụng và ITP của dự án. Không nên sao chép một bộ giới hạn từ dự án khác vì đường kính, chiều sâu, công năng, tải trọng và yêu cầu hợp đồng có thể khác nhau.

1320 lỗi thường gặp và hướng kiểm soát

14Thí nghiệm PIT, CSL, PDA, nén tĩnh và O-cell

Kế hoạch thí nghiệm phải được xác định từ thiết kế và hợp đồng: loại thí nghiệm, tỷ lệ, thời điểm, tiêu chí chấp nhận, đơn vị thực hiện, phương án xử lý dữ liệu bất thường và trách nhiệm phê duyệt.

15An toàn lao động và bảo vệ môi trường

Thi công cọc khoan nhồi tập trung nhiều rủi ro nghiêm trọng: máy lớn trên nền yếu, cơ cấu quay, tải nâng lồng thép và Tremie, miệng hố sâu, bùn trơn trượt, xe bê tông, điện tạm, áp lực tiến độ và làm việc ban đêm.

16Hồ sơ nghiệm thu và hoàn công

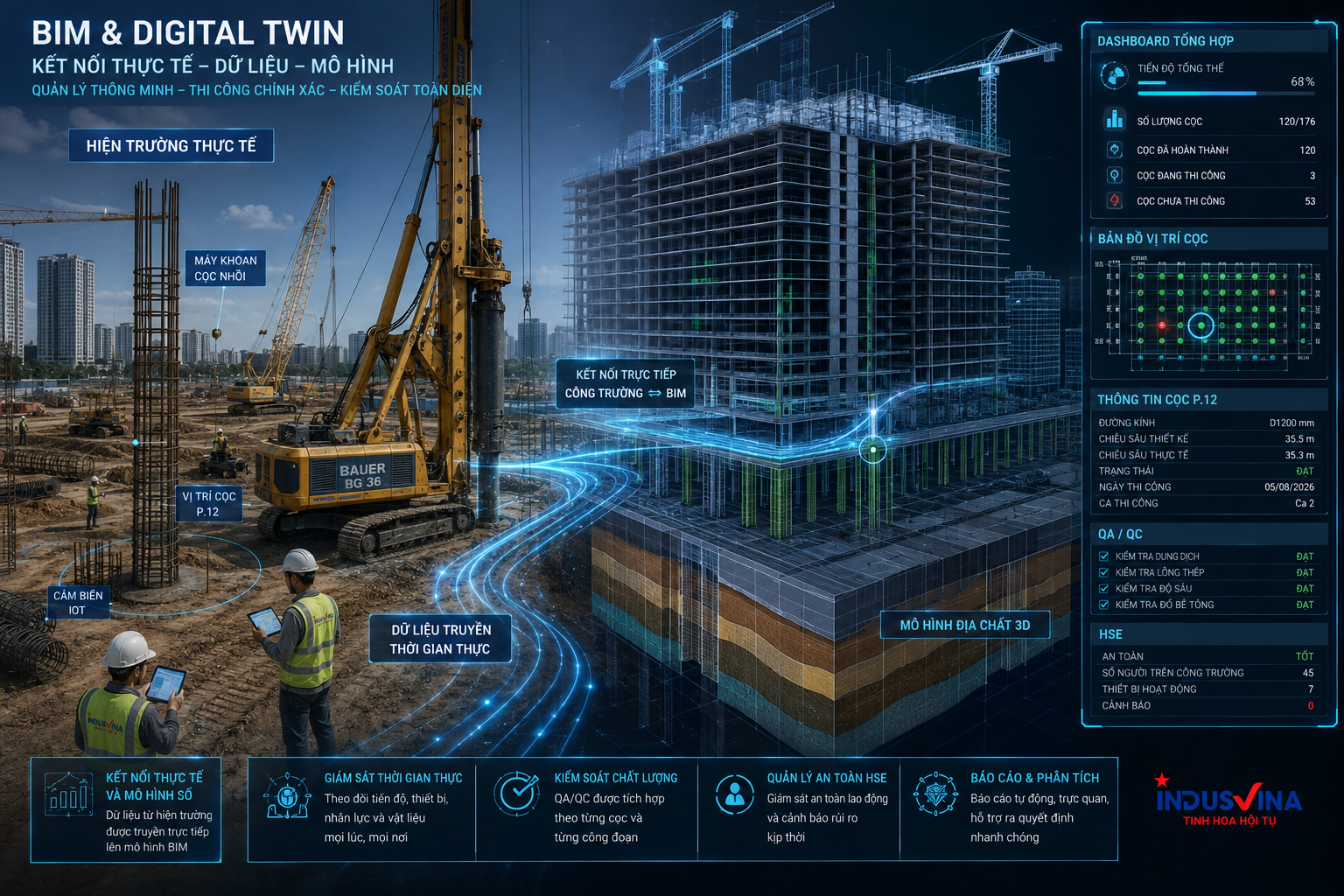

17BIM, Digital Twin và Drone trong kiểm soát cọc

Công nghệ chỉ có giá trị khi dữ liệu đúng, mã hóa thống nhất, có ngưỡng cảnh báo, quy định người nhận và hành động bắt buộc. Một dashboard đẹp nhưng dữ liệu thiếu hoặc không ai chịu trách nhiệm sẽ không cải thiện chất lượng.

Case Study mẫu: tổ chức kiểm soát một cọc đường kính lớn

Với một cọc đường kính lớn và chiều sâu đáng kể, nên tổ chức hồ sơ theo “một cọc – một bộ dữ liệu”: bản ghi định vị, log khoan, biểu đồ địa tầng, dung dịch, cặn đáy, lồng thép, Tremie, từng xe bê tông, cao độ dâng, thể tích tích lũy, thời gian gián đoạn, mẫu thử và thí nghiệm sau thi công.

Trước khi đổ, nhóm thi công cần họp ngắn để khóa: nguồn bê tông, tuyến xe, trạm dự phòng, người đo cao độ, người ghi log, người quyết định tháo Tremie, tín hiệu liên lạc, ánh sáng, máy phát dự phòng và phương án xử lý khi xe chậm hoặc ống tắc. Cách tổ chức này biến một hoạt động có nhiều biến số thành chuỗi quyết định được chuẩn bị trước.

Bài viết và dịch vụ liên quan

Kết luận

Một cọc khoan nhồi tốt không đến từ may mắn. Nó đến từ dữ liệu đầu vào đủ tin cậy, máy và dụng cụ phù hợp, người vận hành có năng lực, Hold Point được tôn trọng, bê tông được kiểm soát liên tục và hồ sơ có khả năng truy xuất.

Với công trình nền móng, điều không nhìn thấy sau khi hoàn thành lại là phần quyết định khả năng làm việc lâu dài. Vì vậy, mục tiêu của biện pháp thi công không phải chỉ để được phê duyệt, mà để mọi bên cùng biết phải kiểm tra gì, dừng ở đâu, ai quyết định và bằng chứng nào chứng minh chất lượng.
