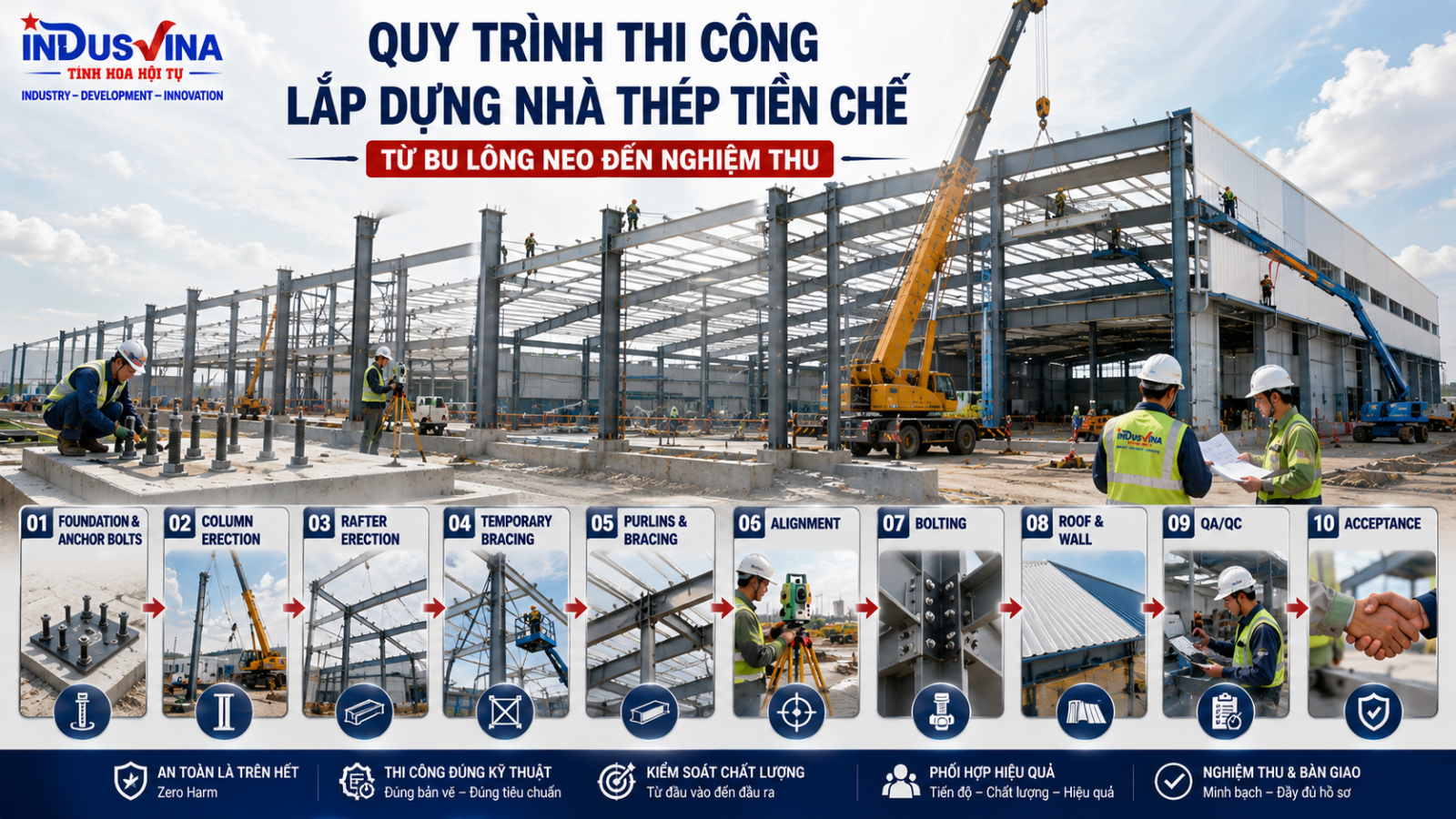

1. Nhà thép tiền chế được lắp dựng theo trình tự nào?
Lắp dựng nhà thép tiền chế là quá trình biến một hệ cấu kiện đã được thiết kế và gia công thành một hệ kết cấu làm việc ổn định tại công trường. Công việc không bắt đầu từ lúc cẩu cột lên và cũng không kết thúc khi mái đã phủ kín. Trình tự đúng phải bắt đầu từ kiểm tra hồ sơ, điều kiện hiện trường, cấu kiện, móng và bu lông neo; sau đó mới đến nâng hạ, dựng cột, lắp kèo, thiết lập ổn định tạm, hoàn thiện hệ giằng – xà gồ, căn chỉnh hình học, siết liên kết, thi công hệ bao che, kiểm tra chất lượng và hoàn thành hồ sơ nghiệm thu.
Điểm quan trọng là các bước này có quan hệ phụ thuộc. Nếu bu lông neo chưa đạt mà vẫn dựng cột, sai số sẽ truyền lên toàn bộ khung. Nếu khung đầu tiên chưa ổn định mà đã chuyển cẩu sang nhịp kế tiếp, rủi ro mất ổn định tăng mạnh. Nếu siết hoàn thiện trước khi căn chỉnh hình học, việc hiệu chỉnh sau đó trở nên khó khăn và có thể tạo ra ứng lực không mong muốn. Vì vậy, tiến độ lắp dựng phải được tổ chức theo các “điểm khóa” kỹ thuật thay vì chỉ đếm số lượng cấu kiện đã dựng.
Để hiểu về hệ PEB, cấu tạo, ưu điểm và phạm vi ứng dụng trước khi đi sâu vào lắp dựng, có thể xem bài tổng quan Nhà thép tiền chế: công nghệ – tiêu chuẩn – ứng dụng. Bài đang đọc tập trung riêng vào giai đoạn thi công hiện trường.
2. Hồ sơ, cấu kiện và điều kiện cần có trước khi lắp dựng
Một ca lắp dựng tốt được chuẩn bị từ trước khi cẩu vào vị trí làm việc. Nhà thầu cần xác nhận bản vẽ thi công đã được phê duyệt, biện pháp lắp dựng, kế hoạch nâng hạ, trình tự khung, phương án giằng tạm, khu vực tập kết, đường di chuyển của cẩu, vùng cấm nâng hạ, phương tiện tiếp cận trên cao và các điểm kiểm tra chất lượng. ITP phải xác định rõ bước nào nhà thầu tự kiểm, bước nào cần chứng kiến, bước nào phải giữ lại để chờ nghiệm thu trước khi chuyển công tác.
Hồ sơ cần sẵn sàng
- Bản vẽ tổng thể, trục lưới, mặt bằng móng và bản vẽ lắp dựng.
- Bản vẽ chi tiết cột, kèo, giằng, xà gồ và các liên kết.
- Danh mục cấu kiện, bu lông, phụ kiện và nhận dạng theo mã.
- Biện pháp thi công, kế hoạch nâng hạ và phương án ổn định tạm.
- ITP, biểu mẫu kiểm tra, biên bản đo và kế hoạch nghiệm thu.
Điều kiện hiện trường
- Mặt bằng đủ khả năng tiếp cận và bố trí cẩu theo kế hoạch.
- Khu tập kết có kê đỡ, phân loại và không làm hư cấu kiện.
- Mốc trắc đạc, tim trục và cao độ được bảo vệ, dễ kiểm tra.
- Thiết bị nâng, phụ kiện nâng và phương tiện làm việc trên cao được kiểm tra trước ca.
- Thời tiết, gió và điều kiện chiếu sáng phù hợp với công việc.
Tiếp nhận và kiểm tra cấu kiện trước khi cẩu
Khi cấu kiện đến công trường, không nên chỉ đếm số bó vật tư. Cần đối chiếu mã cấu kiện với bản vẽ và danh mục giao hàng; kiểm tra chiều dài, hình dạng, lỗ bu lông, bản mã, đầu liên kết, tình trạng cong vênh do vận chuyển, lớp sơn hoặc lớp bảo vệ bề mặt, cũng như số lượng và chủng loại bu lông – đai ốc – vòng đệm. Cấu kiện có dấu hiệu không phù hợp nên được nhận diện và tách riêng để xử lý trước khi đưa lên khung.
Việc tập kết cũng phải phục vụ trình tự lắp dựng. Cột, kèo và xà gồ nên được sắp xếp sao cho cẩu tiếp cận thuận lợi, hạn chế đảo chuyển nhiều lần và tránh đặt trực tiếp lên nền bẩn hoặc khu vực đọng nước. Cấu kiện dài cần kê tại các vị trí phù hợp để hạn chế biến dạng trong thời gian chờ lắp.

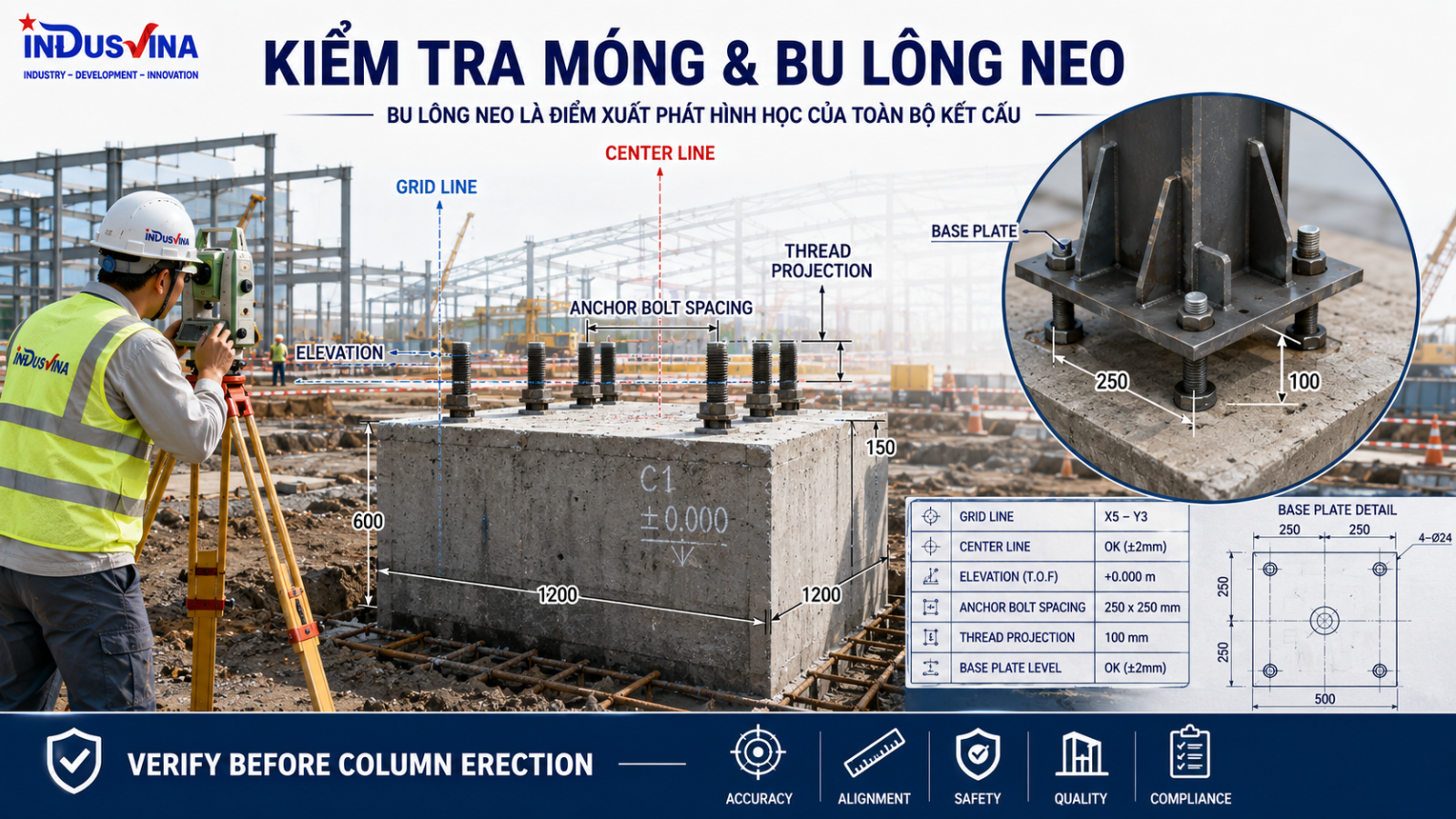

3. Kiểm tra móng, tim trục, cao độ và bu lông neo
Bu lông neo là giao điểm giữa phần bê tông và hệ kết cấu thép. Đây là một trong những điểm quyết định hình học của toàn bộ công trình. Trước khi dựng cột, nhóm thi công và QA/QC cần phối hợp với trắc đạc để xác nhận tim trục, khoảng cách bu lông, cao độ, chiều nhô ren, tình trạng ren, bề mặt kê và khả năng lắp bản mã chân cột.
Cần đối chiếu với bản vẽ được phê duyệt thay vì chỉ kiểm tra bằng mắt. Nếu bu lông bị lệch, cong, ren hư, khoảng cách không phù hợp hoặc cao độ móng khác với thiết kế, phải đánh giá và có giải pháp được chấp thuận trước khi dựng. Không nên dùng lực cưỡng ép cột vào vị trí chỉ để “cho khớp”, vì sai số này có thể kéo theo khó khăn khi lắp kèo, giằng, xà gồ và hệ bao che.
Những nội dung nên kiểm tra
- Mốc tọa độ, tim trục và quan hệ giữa các hàng cột.
- Cao độ đỉnh móng, cao độ bề mặt kê và vị trí tấm đệm nếu thiết kế có yêu cầu.
- Khoảng cách tâm bu lông theo hai phương, độ thẳng và chiều nhô phần ren.
- Tình trạng ren, đai ốc và vòng đệm; làm sạch ren trước khi lắp cột.
- Khả năng đặt bản mã chân cột mà không phải bẻ, ép hoặc khoan sửa tùy tiện.
Căn chỉnh và chèn vữa chân cột
Tùy chi tiết thiết kế, chân cột có thể sử dụng tấm đệm, đai ốc cân chỉnh hoặc giải pháp kê khác trước khi chèn vữa không co ngót. Trình tự thực tế phải tuân theo bản vẽ và biện pháp được phê duyệt. Chỉ nên thực hiện công tác chèn vữa sau khi cao độ, vị trí và điều kiện chân cột đã được kiểm tra phù hợp; bề mặt bê tông và khe chèn phải được chuẩn bị theo yêu cầu của vật liệu sử dụng.
4. Tổ chức cẩu và lắp dựng cột
Kế hoạch nâng hạ không chỉ là chọn một chiếc cẩu có sức nâng đủ lớn. Phải xem xét khối lượng và hình dạng cấu kiện, bán kính làm việc, vị trí đứng cẩu, điều kiện nền, vật cản, tuyến di chuyển của tải, điểm móc, phụ kiện nâng, dây điều hướng, vùng cấm, người chỉ huy nâng và phương thức giao tiếp. Khi cấu kiện dài hoặc hình dạng bất lợi, việc kiểm soát quay và lắc trong gió càng quan trọng.
Trước ca, người phụ trách cần xác nhận cẩu và phụ kiện nâng đã được kiểm tra theo yêu cầu, điều kiện gió phù hợp, đường vào của cẩu không bị cản trở và không có người làm việc bên dưới tải treo. Trình tự nâng phải được trao đổi với đội lắp dựng để mọi người hiểu cùng một phương án, đặc biệt ở thời điểm nhận tải, đưa cột về chân móng và giữ ổn định trong lúc lắp đai ốc.

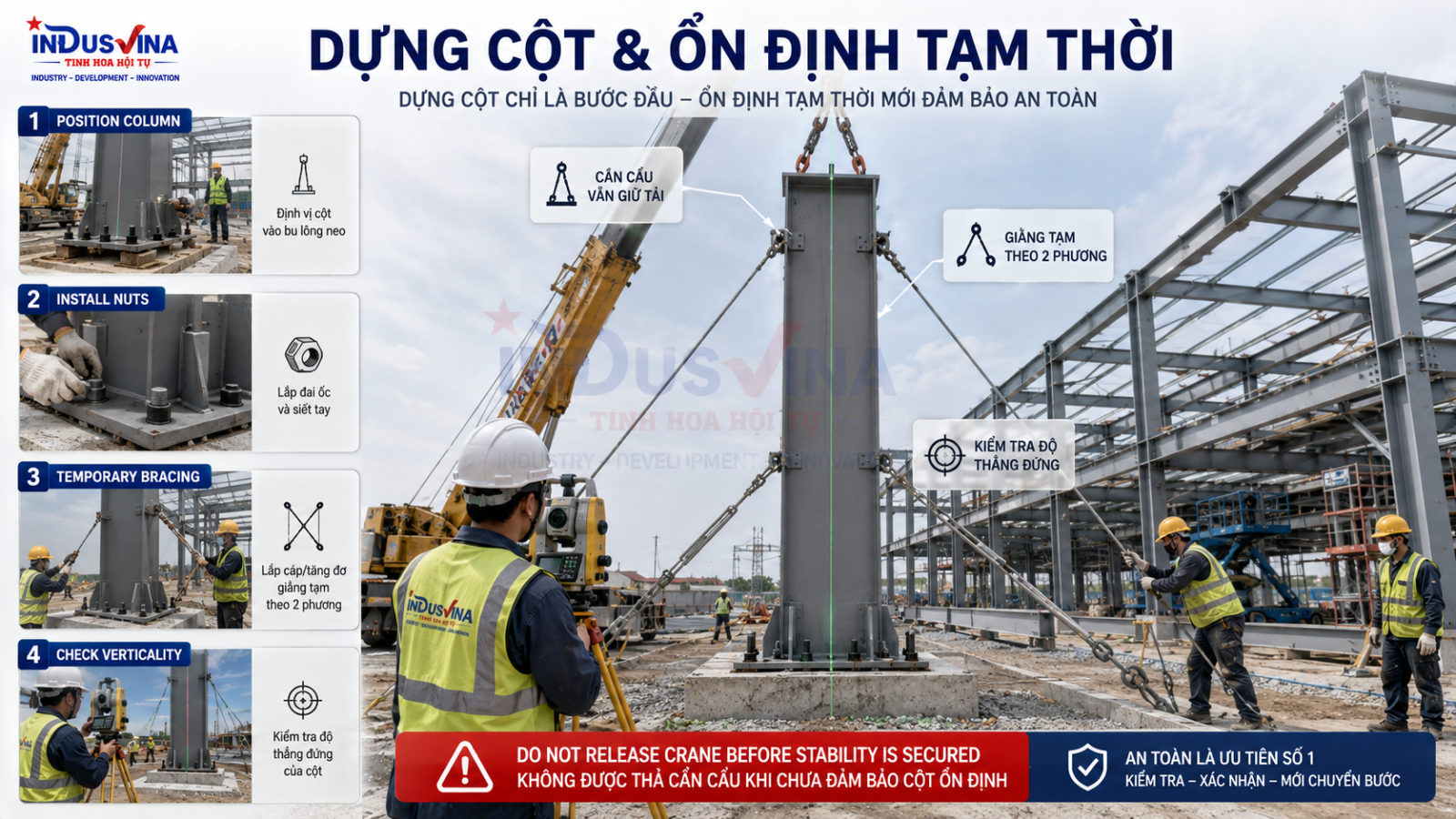

Dựng cột theo trình tự ổn định
Sau khi cột được đưa vào cụm bu lông neo, chưa nên coi cột đã an toàn chỉ vì đai ốc đã bắt vào ren. Cần thiết lập giằng tạm bằng cáp, tăng đơ hoặc hệ được phê duyệt để giữ cột theo các phương cần thiết. Cẩu chỉ nên được giải phóng khi cột đã có trạng thái ổn định tạm phù hợp với phương án thi công.
Việc kiểm tra độ thẳng đứng được thực hiện bằng thiết bị trắc đạc phù hợp và nên phối hợp với quá trình căng – nhả giằng tạm. Không nên chỉnh bằng cách tác động cưỡng bức lên cấu kiện hoặc nới lỏng một hệ đang chịu trách nhiệm giữ ổn định mà chưa có biện pháp thay thế.
Với công việc nâng hạ và làm việc trên cao, nên liên kết biện pháp cụ thể với phân tích an toàn công việc JSA và quy trình giấy phép làm việc PTW của dự án.
5. Lắp dựng kèo và thiết lập ổn định khung đầu tiên
Kèo mái có thể được lắp thành từng đoạn hoặc tổ hợp dưới mặt đất trước khi nâng, tùy thiết kế, khối lượng, chiều dài và năng lực cẩu. Trước khi nâng cần kiểm tra các mối nối đã lắp tạm, điểm móc, tư thế cấu kiện khi rời mặt đất và khả năng xoay chuyển trong không gian. Công nhân trên cao phải tiếp cận vị trí liên kết bằng phương tiện phù hợp; không tổ chức thao tác theo cách buộc người lao động phải leo trèo hoặc đứng trên cấu kiện ở tư thế mất an toàn.
Khi kèo được đưa lên, hai đầu liên kết cột – kèo phải được lắp đủ bu lông tối thiểu theo biện pháp để giữ được hình học và trạng thái tạm thời. Sau đó, hệ giằng tạm của khung đầu tiên cần được thiết lập và kiểm tra trước khi cẩu rời đi. Khung đầu tiên không chỉ là một “khung đã dựng”; nó là mốc ổn định và hình học cho chuỗi khung kế tiếp.
Vì sao khung đầu tiên đặc biệt quan trọng?
Nếu khung chuẩn bị nghiêng, sai khoảng cách hoặc chưa đủ giằng mà đội thi công tiếp tục lắp các khung sau, sai số có xu hướng lan truyền. Ngược lại, khi khung đầu tiên đạt vị trí và trạng thái ổn định, các khung kế tiếp có thể được triển khai theo nhịp, đồng thời bổ sung giằng, xà gồ và thanh liên kết để tạo thành một hệ không gian ngày càng ổn định.

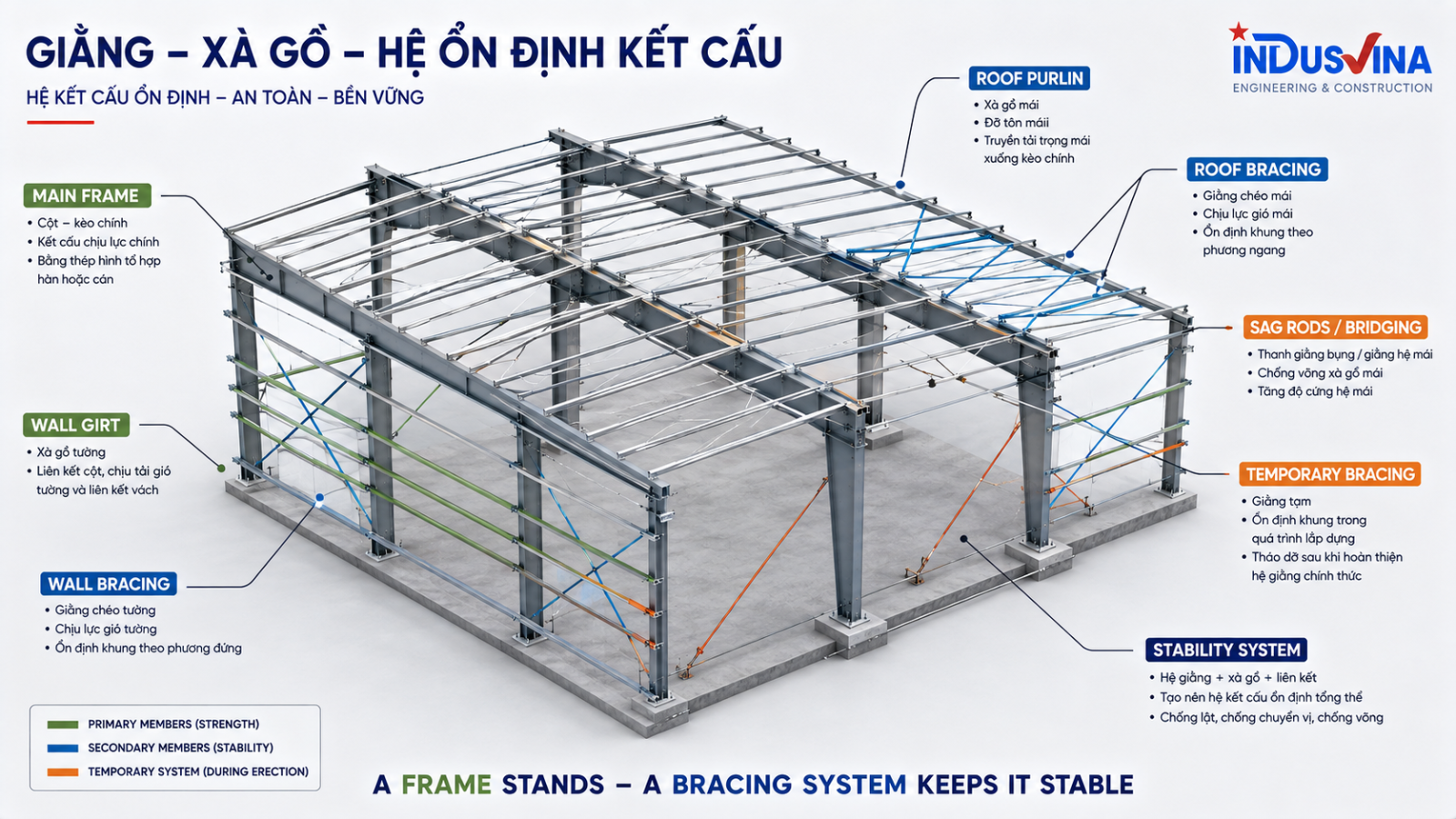

6. Lắp giằng, xà gồ và hoàn thiện hệ ổn định
Khung cột – kèo tạo nên hình dáng chịu lực chính, nhưng trong giai đoạn lắp dựng, khả năng đứng vững của toàn hệ phụ thuộc rất lớn vào giằng mái, giằng cột, xà gồ, thanh giằng xà gồ, girt vách và các liên kết phụ trợ. Vì vậy, không nên dựng liên tục nhiều khung chính rồi để hệ giằng “làm sau”. Trình tự hợp lý là mở rộng từng vùng ổn định: dựng khung, liên kết tạm, bổ sung giằng – xà gồ theo thiết kế và biện pháp, sau đó mới lan sang nhịp kế tiếp.
Kiểm soát lắp đặt
- Đúng vị trí và đúng hướng của giằng theo bản vẽ.
- Không tự ý thay đổi điểm neo hoặc bỏ thanh giằng vì “vướng thi công”.
- Xà gồ và girt vách phải đúng mã, đúng chiều lắp, đúng bước và đủ liên kết.
- Các thanh chống, bridging hoặc sag rod phải được lắp theo cấu hình thiết kế.
- Giằng tạm chỉ được tháo khi hệ ổn định vĩnh viễn hoặc trạng thái thay thế đã đủ khả năng làm việc theo biện pháp được duyệt.
Đặc biệt ở cuối ca, cần kiểm tra trạng thái ổn định của toàn bộ phần kết cấu đã dựng. Không để một khu vực ở trạng thái “đang làm dở” nhưng thiếu giằng, thiếu liên kết hoặc phụ thuộc vào móc cẩu đã được điều đi nơi khác.
7. Căn chỉnh hình học, liên kết và siết bu lông
Sau khi một vùng khung đã có trạng thái ổn định, công tác căn chỉnh cần được thực hiện có hệ thống. Nội dung kiểm tra thường bao gồm độ thẳng đứng của cột, khoảng cách khung, tuyến dọc, cao độ các điểm kiểm soát và quan hệ hình học giữa các nhịp. Kết quả phải được ghi nhận bằng số liệu hoặc biên bản đo phù hợp với yêu cầu dự án, thay vì chỉ xác nhận bằng quan sát.
Điều chỉnh nên sử dụng hệ giằng tạm, tăng đơ hoặc phương pháp đã được phê duyệt. Mục tiêu là đưa kết cấu về đúng vị trí thiết kế trong phạm vi dung sai áp dụng mà không làm biến dạng cưỡng bức cấu kiện. Khi hình học chưa được chấp nhận, không nên vội siết hoàn thiện toàn bộ liên kết.
Kiểm soát bu lông theo giai đoạn
Bu lông phải đúng cấp bền, đường kính, chiều dài, đai ốc và vòng đệm theo hồ sơ thiết kế. Trình tự siết và phương pháp kiểm soát phụ thuộc loại liên kết và yêu cầu kỹ thuật của dự án. Với các liên kết có yêu cầu kiểm soát lực siết, thiết bị và phương pháp kiểm tra phải phù hợp với quy trình đã được phê duyệt. Không nên sao chép một giá trị mô-men “kinh nghiệm” cho mọi loại bu lông.
Một logic kiểm soát dễ áp dụng là: lắp đủ liên kết → siết tạm để giữ hình học → đo và căn chỉnh → siết hoàn thiện theo quy định → kiểm tra → đánh dấu kiểm soát → lập hồ sơ. Dấu sơn chỉ là dấu hiệu nhận biết đã kiểm tra, không thay thế cho hồ sơ và phương pháp siết thực tế.
| Điểm kiểm soát | Mục tiêu | Minh chứng nên có |
|---|---|---|
| Hình học khung | Phù hợp bản vẽ và dung sai áp dụng của dự án | Biên bản trắc đạc / survey report |
| Bu lông liên kết | Đúng loại, đủ số lượng, đúng phương pháp siết | Checklist / bolting record |
| Giằng & liên kết phụ | Đúng cấu hình trước khi chuyển công tác | Biên bản kiểm tra theo khu vực hoặc nhịp |
8. Thi công mái, vách và xử lý chống dột
Hệ bao che thường được triển khai khi khung thép đã đạt trạng thái ổn định cần thiết và các hạng mục có thể ảnh hưởng đến việc căn chỉnh đã được kiểm soát. Trước khi đưa tôn lên mái, cần kiểm tra xà gồ, khoảng cách, liên kết, tuyến mái và điều kiện làm việc trên cao. Vật liệu bao che cần được nâng, tập kết và phân phối theo phương án tránh quá tải cục bộ hoặc hư hỏng tấm.
Khi lợp mái, các yếu tố tưởng nhỏ như hướng chồng mí, bước vít, vị trí vít, lực ép gioăng, tấm úp nóc, flashing, máng xối và xử lý điểm xuyên mái lại quyết định khả năng kín nước. Bắn vít sai vị trí rồi tháo bắn lại nhiều lần có thể tạo điểm yếu. Keo trám cũng không nên được dùng như một cách “vá” cho chi tiết lắp đặt sai.
Kiểm tra hoàn thiện hệ bao che
- Tuyến mái và tuyến vách thẳng, không võng cục bộ bất thường.
- Chồng mí đúng hướng theo giải pháp thiết kế và điều kiện mưa gió.
- Vít đúng loại, đúng vị trí, không siết quá mức làm hỏng gioăng.
- Máng xối, ống thoát, diềm và úp nóc được liên kết và làm kín đúng chi tiết.
- Các vị trí xuyên mái được xử lý riêng, tránh phụ thuộc hoàn toàn vào keo trám.
- Thu dọn mạt khoan và mảnh thép trên mái để hạn chế nguy cơ ăn mòn bề mặt.
Song song với mái – vách, các vị trí sơn bị trầy trong quá trình vận chuyển và lắp dựng cần được xử lý theo hệ sơn áp dụng. Chân cột, khu vực có nguy cơ đọng nước và các chi tiết tiếp giáp cũng nên được kiểm tra trước khi đóng công việc.
9. Kiểm soát chất lượng, ITP và nghiệm thu
Kiểm soát chất lượng hiệu quả không phải đợi công trình gần xong rồi mới lập một đợt nghiệm thu lớn. ITP nên đi theo trình tự thi công và tạo ra các điểm kiểm soát tại đúng thời điểm: bu lông neo trước dựng cột; cấu kiện trước lắp; khung đầu tiên trước khi lan rộng; hình học trước siết hoàn thiện; hệ bao che trước khi che khuất các chi tiết cần kiểm tra; và nghiệm thu hoàn thành sau khi punch list được xử lý.
Các ký hiệu H – Hold, W – Witness và R – Review chỉ nên sử dụng theo ITP đã được phê duyệt cho dự án. Không nên tự mặc định mọi công việc đều là Hold Point, cũng không nên bỏ qua điểm giữ bắt buộc chỉ vì muốn đẩy nhanh tiến độ.
| Công đoạn | Nội dung kiểm tra chính | Hồ sơ đại diện | Điểm ITP |
|---|---|---|---|
| Bu lông neo | Tim, cao độ, khoảng cách, ren | Biên bản đo / checklist | Theo ITP dự án |
| Tiếp nhận cấu kiện | Mã, số lượng, hình dạng, bề mặt | Material receiving record | Theo ITP dự án |
| Cột & kèo | Vị trí, liên kết, ổn định tạm | Inspection checklist | Theo ITP dự án |
| Giằng & xà gồ | Vị trí, cấu hình, liên kết | Inspection checklist | Theo ITP dự án |
| Căn chỉnh | Độ đứng, khoảng cách, tuyến, cao độ | Survey report | Theo ITP dự án |
| Bu lông | Chủng loại, phương pháp siết, kiểm tra | Bolting record | Theo ITP dự án |
| Mái & vách | Mí, vít, sealing, hoàn thiện | Checklist / punch list | Theo ITP dự án |
| Hoàn thành | Khuyết tật tồn tại, hồ sơ, bàn giao | Acceptance record | Theo ITP dự án |
Hồ sơ nên được lập song song với thi công, không để cuối dự án mới đi tìm lại ảnh, số liệu đo hoặc chữ ký. Một bộ hồ sơ thực tế thường gồm biên bản tiếp nhận vật liệu, checklist lắp dựng, biên bản trắc đạc, hồ sơ kiểm soát bu lông, punch list, biên bản nghiệm thu và các tài liệu khác theo hợp đồng. Có thể xem thêm bài ITP – Inspection & Test Plan là gì? và các nhiệm vụ cốt lõi trong quản lý dự án để đặt quy trình lắp dựng vào hệ quản trị tổng thể.
10. Checklist lắp dựng và các lỗi thường gặp
Một checklist tốt không thay thế biện pháp thi công hoặc ITP, nhưng giúp đội hiện trường không bỏ sót những điều kiện quan trọng trước và trong mỗi ca. Danh sách dưới đây nên được điều chỉnh theo quy mô công trình, thiết bị nâng, cấu hình PEB và yêu cầu của dự án.
Checklist trước khi cho phép lắp dựng
- Bản vẽ thi công đúng phiên bản và đã được phê duyệt.
- Biện pháp lắp dựng, lifting plan và ITP sẵn sàng tại hiện trường.
- Mốc trắc đạc, tim trục và cao độ đã được kiểm tra.
- Bu lông neo đạt điều kiện để nhận cột.
- Cấu kiện đúng mã, không có biến dạng hoặc hư hỏng chưa xử lý.
- Bu lông, đai ốc, vòng đệm và phụ kiện đúng chủng loại.
- Vị trí đứng cẩu, đường cẩu và sức chịu nền phù hợp kế hoạch.
- Cáp, ma ní, móc, sling và phụ kiện nâng được kiểm tra trước ca.
- Điểm móc và phương án rigging phù hợp cấu kiện.
- Vùng cấm dưới tải treo được thiết lập rõ.
- Người chỉ huy nâng và tín hiệu liên lạc được thống nhất.
- Phương án giằng tạm và vật tư giằng đã sẵn sàng.
- Thiết bị trắc đạc và dụng cụ kiểm tra có thể sử dụng.
- Phương tiện làm việc trên cao và hệ chống rơi phù hợp.
- Điều kiện gió, mưa, ánh sáng cho phép làm việc an toàn.
- JSA/PTW hoặc thủ tục an toàn tương ứng đã hoàn thành.
- Khu vực tập kết không cản đường cẩu và đúng trình tự lắp.
- Kế hoạch xử lý tình huống bất thường được trao đổi với đội thi công.
10 lỗi thường gặp cần tránh
- Bu lông neo lệch nhưng vẫn cố dựng bằng cách ép hoặc bẻ.
- Cột chưa đủ giằng đã tháo móc cẩu.
- Dựng quá nhiều khung trước khi khóa hệ giằng.
- Lắp sai mã hoặc sai chiều cấu kiện.
- Thiếu bu lông hoặc dùng sai cấp bền.
- Siết hoàn thiện trước khi căn chỉnh hình học.
- Không lập biên bản đo mà chỉ kiểm tra bằng mắt.
- Tháo giằng tạm quá sớm.
- Bắn sửa nhiều lần trên mái gây nguy cơ thấm và ăn mòn.
- Để hồ sơ QA/QC đến cuối dự án mới hoàn thiện.
Một sai lỗi đơn lẻ đôi khi có thể sửa nhanh, nhưng nhiều sai lỗi nhỏ nối tiếp nhau sẽ trở thành vấn đề tiến độ, chi phí và nghiệm thu. Vì vậy, đội thi công nên coi checklist, trắc đạc, ITP và nhật ký chất lượng là công cụ sản xuất chứ không phải thủ tục hành chính.
Kết luận
Thi công lắp dựng nhà thép tiền chế là một chuỗi kiểm soát liên tục từ mặt đất lên mái. Cấu kiện phải đúng trước khi cẩu; bu lông neo phải đúng trước khi dựng; cột và kèo phải được ổn định trước khi giải phóng thiết bị nâng; hệ giằng phải theo kịp tiến độ khung; hình học phải được căn chỉnh trước siết hoàn thiện; mái – vách phải được làm đúng chi tiết; và mọi công việc quan trọng phải có hồ sơ chất lượng tương ứng.
Khi trình tự này được tổ chức tốt, tốc độ và chất lượng không đối lập nhau. Ngược lại, kiểm soát đúng ngay từ đầu giúp giảm sửa sai, giảm thao tác lặp, hạn chế rủi ro mất ổn định và làm cho quá trình nghiệm thu minh bạch hơn. Đó cũng là cách một Engineering Guide nên được sử dụng: không phải để thay thế bản vẽ, biện pháp hoặc tiêu chuẩn dự án, mà để giúp người đọc hiểu logic kỹ thuật và biết đâu là những điểm cần kiểm soát tại hiện trường.
