SMC AW30-03BG-A Filter Regulator – Bộ lọc điều áp khí nén Rc 3/8

Name: CÔNG TY TNHH INDUSVINA
Address: INDUSVINA | Kết nối năng lực sản xuất – thi công – cung ứng Việt Nam với khách hàng toàn cầu., TP. Hồ Chí Minh, VN
Telephone: 0979823639

Hãng: SMC CorporationSeries: AW-A Series – Modular Type Filter RegulatorModel: AW30-03BG-A

Mã hãng: AW30-03BG-A

Tổng giá gốc1.590.000 VND

Tổng khuyến mãi1.390.000 VND

Liên hệTồn kho: 1MOQ: 1

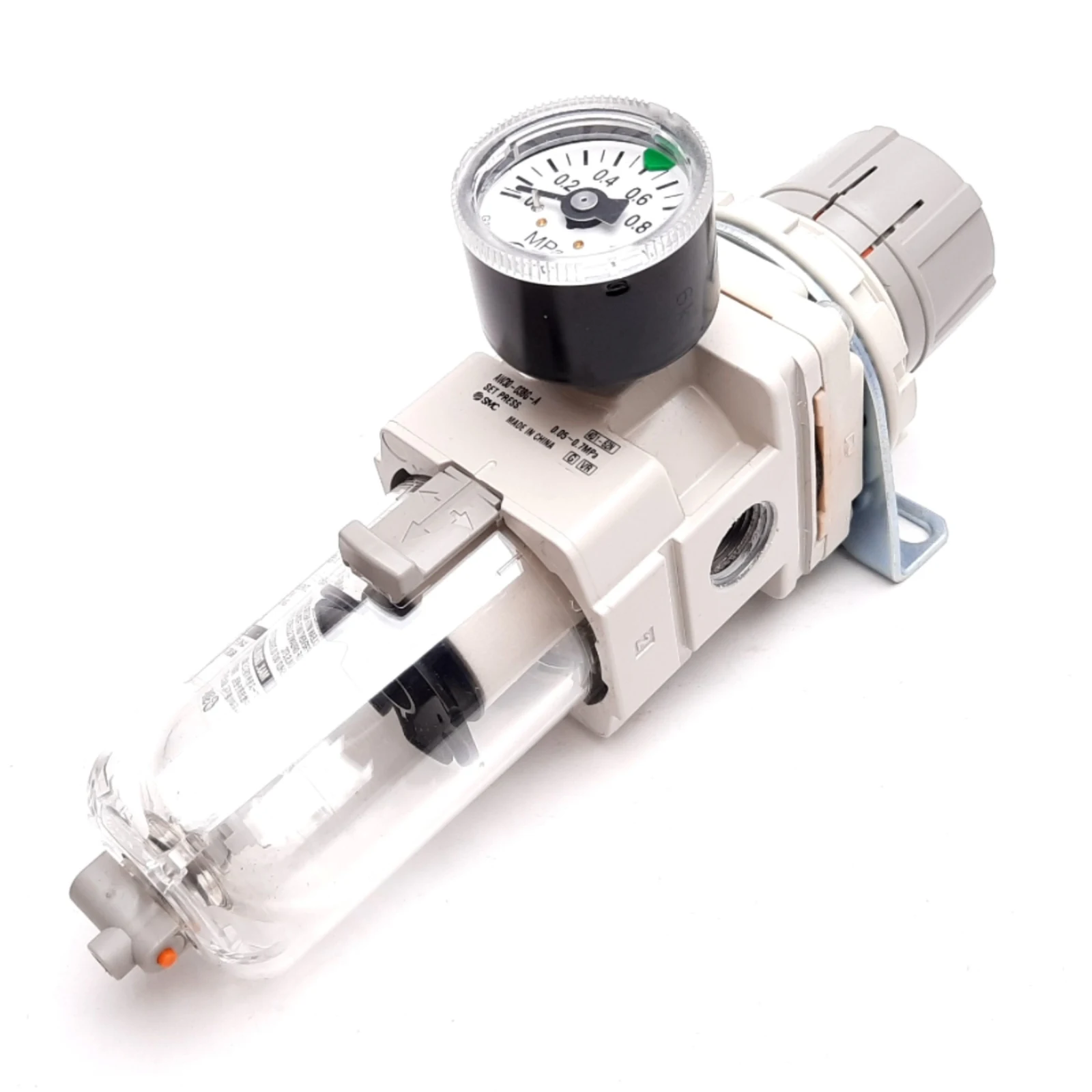

SMC AW30-03BG-A là bộ lọc điều áp khí nén tích hợp cổng Rc 3/8", cấp lọc danh nghĩa 5 μm và dải điều chỉnh 0.05–0.7 MPa. Phiên bản này kèm bracket, đồng hồ áp suất tròn có chỉ thị giới hạn và xả nước thủ công.

THÔNG SỐ NHANH

Thương hiệuSMC Corporation

Dòng sản phẩmAW-A Series

Loại thiết bịFilter Regulator – bộ lọc điều áp khí nén

Body size30

Môi chấtKhí nén / Air

Kiểu renRc

Cổng kết nối3/8" – mã 03

Cổng đồng hồ áp suất1/8"

THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM

45 thông số

Thương hiệu SMC Corporation Nhà sản xuất Đã kiểm tra

Dòng sản phẩm AW-A Series Nhà sản xuất Đã kiểm tra

Loại thiết bị Filter Regulator – bộ lọc điều áp khí nén Nhà sản xuất Đã kiểm tra

Body size 30 Nhà sản xuất Đã kiểm tra

Môi chất Khí nén / Air Nhà sản xuất Đã kiểm tra

Kiểu ren Rc Nhà sản xuất Đã kiểm tra

Cổng kết nối 3/8" – mã 03 Nhà sản xuất Đã kiểm tra

Cổng đồng hồ áp suất 1/8" Nhà sản xuất Đã kiểm tra

Dải điều chỉnh áp suất 0.05–0.7 MPa Nhà sản xuất Đã kiểm tra

Áp suất vận hành tối đa 1.0 MPa Nhà sản xuất Đã kiểm tra

Áp suất thử 1.5 MPa Nhà sản xuất Đã kiểm tra

Cấp lọc danh nghĩa 5 μm Nhà sản xuất Đã kiểm tra

Nhiệt độ môi trường và khí -5…+60°C, không đóng băng Nhà sản xuất Đã kiểm tra

Dung tích nước xả / drain capacity 25 cm³ Nhà sản xuất Đã kiểm tra

Vật liệu bầu Polycarbonate Nhà sản xuất Đã kiểm tra

Bowl guard Polycarbonate, tiêu chuẩn Nhà sản xuất Đã kiểm tra

Kiểu điều áp Relieving type Nhà sản xuất Đã kiểm tra

Hướng dòng khí tiêu chuẩn Left → Right Nhà sản xuất Đã kiểm tra

Auto drain Không Nhà sản xuất Đã kiểm tra

Drain Drain cock thủ công Nhà sản xuất Đã kiểm tra

Bracket Có – option B Nhà sản xuất Đã kiểm tra

Đồng hồ áp suất Có – round pressure gauge with limit indicator – option G Nhà sản xuất Đã kiểm tra

Khối lượng AW30-A tiêu chuẩn Khoảng 0.41 kg Nhà sản xuất Đã kiểm tra

Lõi lọc thay thế AF30P-060S Nhà sản xuất Đã kiểm tra

Valve assembly AW32P-060AS Nhà sản xuất Đã kiểm tra

Diaphragm assembly AR32P-150AS Nhà sản xuất Đã kiểm tra

Bowl O-ring C32FP-260S Nhà sản xuất Đã kiểm tra

Pressure gauge G36-10-01 Nhà sản xuất Đã kiểm tra

Bracket assembly AR32P-270AS Nhà sản xuất Đã kiểm tra

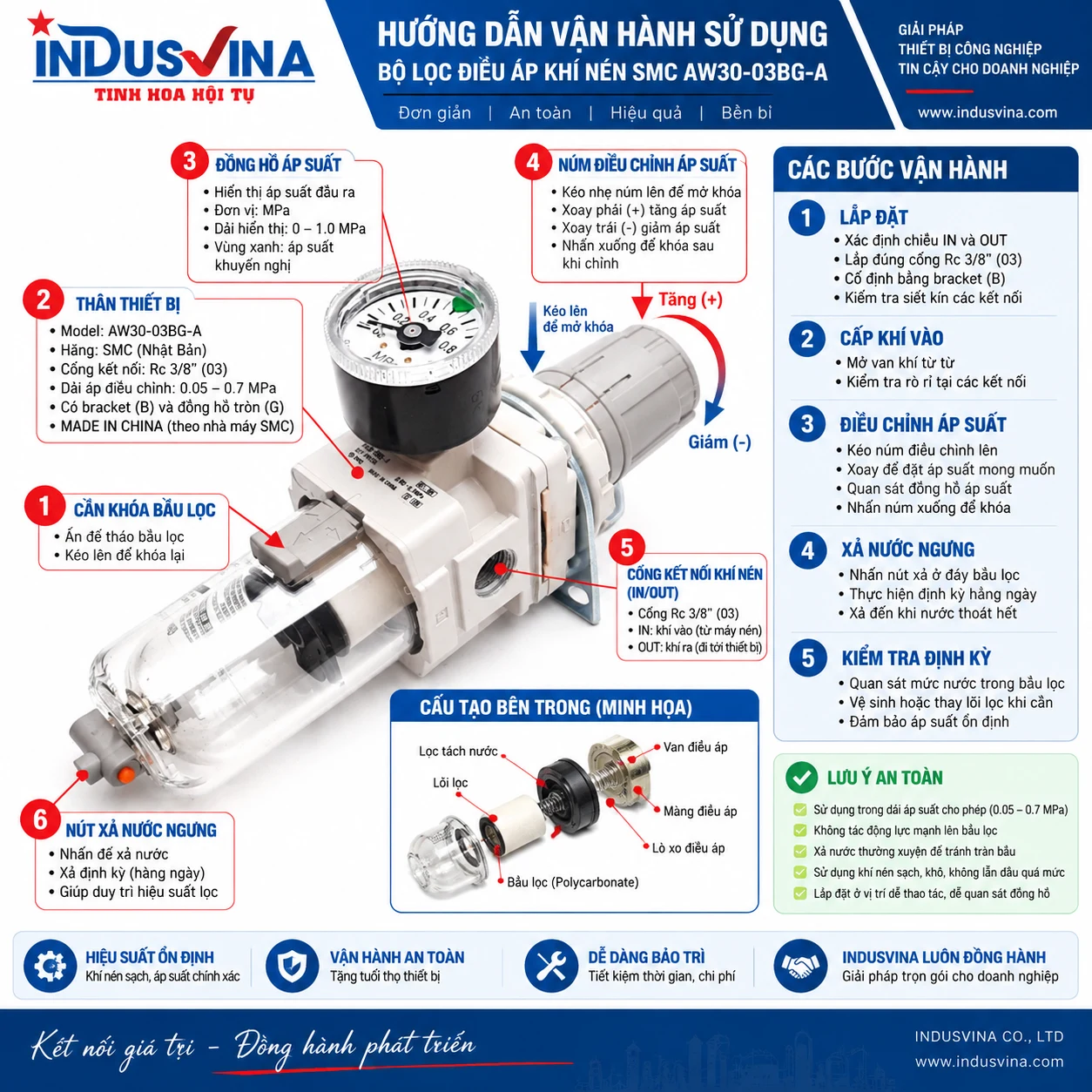

1. Cần khóa bầu lọc Dùng để khóa/mở cơ cấu bầu khi cần tháo bảo trì hoặc thay element Nhà sản xuất Đã kiểm tra

2. Thân filter regulator Tích hợp chức năng lọc khí và điều chỉnh áp suất Nhà sản xuất Đã kiểm tra

3. Đồng hồ áp suất Hiển thị áp suất đầu ra sau regulator Nhà sản xuất Đã kiểm tra

4. Núm điều chỉnh áp suất Kéo lên để mở khóa, xoay để tăng/giảm áp suất, sau đó nhấn xuống để khóa Nhà sản xuất Đã kiểm tra

5. Cổng IN / OUT Rc 3/8" IN nhận khí từ nguồn; OUT cấp khí đã lọc và điều áp cho thiết bị Nhà sản xuất Đã kiểm tra

6. Drain cock Xả nước ngưng và chất lỏng tích tụ tại đáy bầu Nhà sản xuất Đã kiểm tra

7. Bracket Dùng cố định AW30 lên panel, khung máy hoặc kết cấu lắp đặt Nhà sản xuất Đã kiểm tra

8. Filter element Giữ các hạt tạp chất; cấp lọc danh nghĩa 5 μm Nhà sản xuất Đã kiểm tra

9. Bowl / bầu lọc Thu gom nước ngưng và tạp chất được tách ra Nhà sản xuất Đã kiểm tra

Tên hiển thị đề xuất SMC AW30-03BG-A – Bộ lọc điều áp khí nén Rc 3/8", Bracket & Gauge Nhà sản xuất Đã kiểm tra

Tên ngắn SMC AW30-03BG-A Filter Regulator Nhà sản xuất Đã kiểm tra

Slug đề xuất smc-aw30-03bg-a-filter-regulator-rc-3-8 Nhà sản xuất Đã kiểm tra

Meta title đề xuất SMC AW30-03BG-A Filter Regulator Rc 3/8" INDUSVINA Nhà sản xuất Đã kiểm tra

Meta description đề xuất Bộ lọc điều áp khí nén SMC AW30-03BG-A, Rc 3/8", lọc 5 μm, dải chỉnh 0.05–0.7 MPa, kèm bracket và đồng hồ áp suất. Nhà sản xuất Đã kiểm tra

Từ khóa chính SMC AW30-03BG-A; AW30-03BG-A; SMC filter regulator; bộ lọc điều áp SMC; regulator khí nén SMC; Rc 3/8 filter regulator Nhà sản xuất Đã kiểm tra

Category đề xuất Khí nén → Xử lý khí → Filter Regulator Nhà sản xuất Đã kiểm tra

XEM TOÀN BỘ THÔNG SỐ THU GỌN THÔNG SỐ

TÀI LIỆU THAM KHẢO

Datasheet, hướng dẫn, catalogue, chứng chỉ và các tài liệu hiện có của sản phẩm.

2 tài liệu

DATA

AW30-03BG-A-CSD Datasheet · MULTI · Nhà sản xuất XEM / TẢI →

PDF

AW30-03BG-A-manua Hướng dẫn sử dụng · MULTI · Nhà sản xuất XEM / TẢI →

THÔNG TIN SẢN PHẨM

Tổng quan

Tổng quan sản phẩm

SMC AW30-03BG-A là bộ lọc điều áp khí nén tích hợp thuộc dòng AW-A Series. Thiết bị kết hợp chức năng lọc tạp chất và điều chỉnh áp suất trong cùng một thân, hỗ trợ giảm số lượng thiết bị và đường ống trong hệ thống khí nén.

Model sử dụng cổng kết nối Rc 3/8", có bracket lắp đặt và đồng hồ áp suất dạng tròn với chỉ thị giới hạn. Dải điều chỉnh áp suất là 0.05–0.7 MPa.

Đặc điểm chính

Cấp lọc danh nghĩa 5 μm, hỗ trợ giữ lại hạt tạp chất rắn và thu gom một phần nước ngưng.
Kiểu điều áp relieving type, cho phép theo dõi áp suất đầu ra qua đồng hồ tích hợp.
Bầu và bowl guard bằng polycarbonate; bầu trong suốt giúp quan sát nước ngưng và tạp chất.
Bracket option B hỗ trợ cố định thiết bị lên panel, khung máy hoặc kết cấu lắp đặt.
Không có auto drain; thiết bị sử dụng drain cock thủ công để xả nước ngưng.
Hướng dòng khí tiêu chuẩn từ trái sang phải.

Ứng dụng

SMC AW30-03BG-A phù hợp cho đường khí của máy công nghiệp, cụm van khí, xy lanh khí nén, cơ cấu chấp hành, dụng cụ khí, máy đóng gói, máy gia công, dây chuyền tự động hóa và nhu cầu bảo trì MRO.

Thiết bị không phải máy sấy khí và không loại bỏ hoàn toàn hơi ẩm hoặc dầu aerosol. Các hệ thống yêu cầu khí rất khô hoặc rất sạch cần lựa chọn thêm dryer, mist separator hoặc cấp lọc phù hợp.

Lắp đặt và vận hành

Lắp đúng chiều IN → OUT được ký hiệu trên thân thiết bị.
Kết nối đường khí Rc 3/8" với ren, fitting và đường ống sạch; tránh để băng tan, PTFE hoặc phoi ren đi vào thiết bị.
Cấp khí từ từ và kiểm tra rò rỉ tại các đầu nối.
Kéo núm điều chỉnh lên để mở khóa, xoay để tăng hoặc giảm áp suất theo đồng hồ, sau đó nhấn núm xuống để khóa.
Theo dõi nước trong bầu và xả định kỳ bằng drain cock thủ công.

Bảo trì và an toàn

Chỉ sử dụng với khí nén; áp suất vận hành không vượt quá 1.0 MPa.
Sử dụng trong khoảng nhiệt độ môi trường và khí từ -5 đến +60°C, không đóng băng.
Xả hết áp suất đường khí trước khi tháo bầu hoặc thực hiện bảo trì.
Không để bầu polycarbonate tiếp xúc với hóa chất hoặc dung môi không tương thích.
Thay lõi lọc khi bẩn hoặc khi tổn thất áp suất tăng bất thường. Mã lõi lọc thay thế: AF30P-060S.

Thông tin lựa chọn và thay thế

Khi lựa chọn hoặc thay thế, cần xác nhận đầy đủ part number AW30-03BG-A, ren Rc 3/8", áp suất đầu vào, áp suất đầu ra yêu cầu, lưu lượng khí, yêu cầu về auto drain, bracket, đồng hồ áp suất, hướng dòng khí và điều kiện môi trường quanh bầu lọc.

AW30-03BG-A thuộc dòng AW-A thế hệ trước của SMC. Tình trạng cung cấp phụ thuộc tồn kho và nguồn MRO thực tế. Với dự án mới hoặc nhu cầu thay thế, cần kiểm tra model AW-D tương ứng và điều kiện tương thích trước khi chốt.
